Comment choisir des lignes à connexion rapide R32 préchargées pour une installation AC divisée

L’installation d’un climatiseur split moderne implique un goulot d’étranglement critique. Faire un vide profond et manipuler des réfrigérants à haute pression nécessitent un équipement spécialisé. Cette phase spécifique présente le risque le plus élevé de défaillance totale du système. Les installateurs commettent fréquemment des erreurs au cours de ce processus délicat. Les lignes préchargées scellées en usine offrent une excellente solution. Ils éliminent complètement le besoin d’acheter des pompes à vide. Vous évitez également d’acheter des jauges de collecteur complexes.

Cependant, la récente transition de l’industrie vers le réfrigérant R32 change complètement les règles. Le R32 fonctionne à des pressions nettement plus élevées que les réfrigérants traditionnels. Cette nouvelle réalité rend absolument vitale une sélection rigoureuse des composants. Vous ne pouvez pas utiliser d’anciennes canalisations standards pour de nouveaux équipements haute pression. Ce guide constitue un outil d’évaluation pragmatique et fondé sur des données probantes. Nous vous aiderons à choisir le jeu de lignes adapté à votre projet spécifique. Vous apprendrez comment garantir une installation sans fuite. Vous pouvez obtenir des résultats professionnels et conformes au code. Vous y parviendrez sans embaucher une main-d’œuvre hautement spécialisée.

Points clés à retenir

• La spécificité du R32 n'est pas négociable : le réfrigérant R32 fonctionne à des pressions plus élevées ; L’utilisation de conduites R410A génériques ou anciennes présente de graves risques d’éruption et de micro-fuite.
• La précision du dimensionnement limite les risques : étant donné que les lignes préchargées ne peuvent pas être coupées à longueur, une mesure précise et un acheminement stratégique de la ligne excédentaire sont des étapes d'évaluation critiques.
• La qualité du matériel est importante : l'intégrité d'un ensemble de conduites à connexion rapide R32 préchargée repose entièrement sur la qualité de ses vannes de couplage scellées en usine et de son isolation intégrée.
• Coût par rapport à la capacité : bien que les kits pré-vidés entraînent un coût initial plus élevé en matériaux, ils compensent de manière fiable les dépenses liées aux jauges de collecteur CVC, aux pompes à vide et à la main d'œuvre spécialisée.

L"analyse de rentabilisation : ensembles de lignes CA préchargés et traditionnels

Les installations traditionnelles de systèmes divisés nécessitent de couper des tubes en cuivre à des longueurs exactes. Les installateurs doivent évaser les extrémités avec précision à l"aide de blocs spécialisés. Ensuite, ils effectuent un test rigoureux de pression d’azote. Finalement, ils font un vide profond. Cette étape cruciale élimine l’humidité microscopique du système. Ces processus manuels sont très sujets aux erreurs de bricolage. Ils exigent également des outils CVC coûteux et à usage unique.

Un système de canalisations AC préchargé change complètement cette dynamique. Il arrive de l'usine complètement scellé. La ligne contient la charge exacte de réfrigérant nécessaire. Il correspond parfaitement à sa longueur spécifique. Vous contournez complètement la phase complexe du vide. Vous acheminez simplement les lignes en toute sécurité. Ensuite, vous resserrez les liaisons mécaniques.

Penchons-nous sur les coûts des matériaux durs. L’achat de lignes en cuivre nu standard s’additionne. L’achat d’une pompe à vide fiable coûte des centaines. Les jauges de collecteur ajoutent des dépenses supplémentaires. Comparez cela à un kit d’installation AC divisé haut de gamme . Ces kits modernes comportent des connexions rapides spécialisées. Le kit pré-aspiré coûte un peu plus cher au départ. Cependant, cela compense de manière fiable les dépenses liées aux outils spécialisés. Cela vous évite également de payer des tarifs de main-d’œuvre professionnelle élevés.

Nous devons reconnaître une limitation vitale. Nous voulons être totalement transparents sur les compromis. Les connexions rapides permettent de gagner énormément de temps. Ils éliminent les coûts d’outillage lourds. Pourtant, il leur manque l’avantage de la longueur personnalisable. Les lignes traditionnelles en cuivre permettent une coupe précise. Vous ne pouvez pas découper une ligne préchargée pour l"adapter aux dimensions exactes de votre mur.

Compatibilité R32 et spécifications techniques

L"industrie CVC a officiellement adopté le R32. Il constitue la nouvelle norme mondiale. Il offre un potentiel de réchauffement climatique sensiblement inférieur. Le R32 offre également une efficacité de refroidissement supérieure. Cependant, il fonctionne à des pressions de service nettement plus élevées. Cela nécessite également une compatibilité spécifique avec la lubrification à l’huile POE. Les réfrigérants traditionnels comme le R410A n’étaient pas confrontés à ces contraintes précises.

Vous devez vérifier les valeurs de pression avant de faire un achat. Tout réseau R32 AC doit répondre à des critères de performance stricts. L'épaisseur des parois en cuivre reste un facteur de sécurité non négociable. Évitez les allégations marketing invérifiables. Ignorez complètement l’étiquetage générique anti-éclatement. Concentrez-vous plutôt uniquement sur la conformité aux normes ASTM. Recherchez la certification ASTM B280 pour le cuivre de climatisation. Les systèmes R32 exigent une paroi en cuivre plus épaisse. Cela garantit que la ligne gère les PSI de fonctionnement élevés en toute sécurité pendant une décennie.

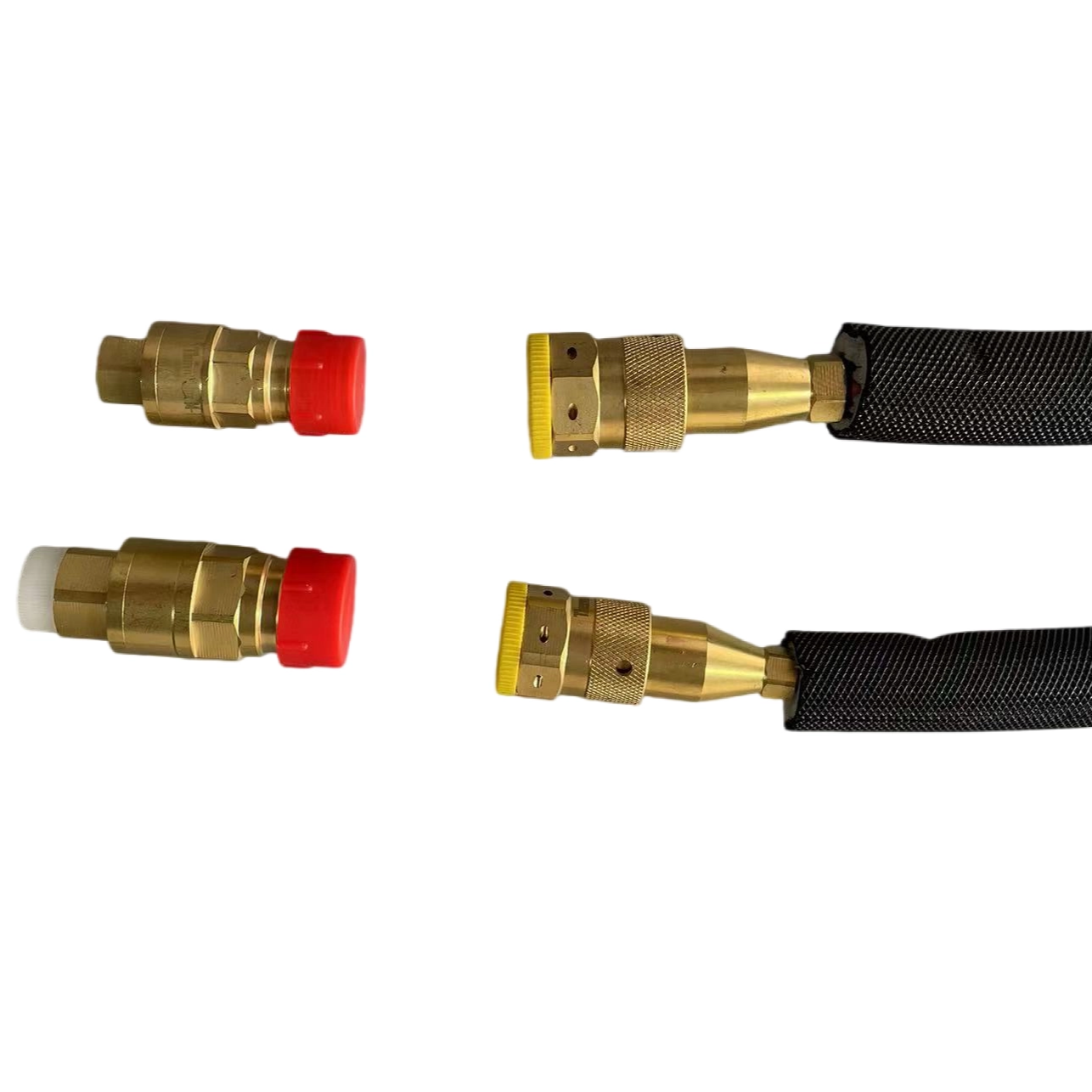

L’intégrité de la vanne de coupleur fait ou défait l’installation. Il faut évaluer la mécanique interne. Regardez attentivement ces vannes à connexion rapide. Les systèmes de haute qualité utilisent des joints toriques spécialisés à double couche. Ils présentent également des spécifications de couple strictes. Les garnitures mécaniques testées en usine empêchent le R32 haute pression de s"échapper. Ils maintiennent le système parfaitement sécurisé pendant la phase de couplage physique. Si l’ingénierie de la vanne est faible, elle échoue. La pression plus élevée du R32 provoquera rapidement une micro-fuite.

Dimensions d"évaluation de base pour les ensembles de lignes Quick Connect

Les contraintes de longueur et de mesure nécessitent une planification minutieuse. Vous devez mesurer le chemin de routage avec précision. Tenez compte des chutes verticales sur votre mur extérieur. Incluez tous les parcours horizontaux vers l’unité de condenseur. Il faut ici souligner une stricte limitation physique. Un tuyau de raccordement aspiré ne peut en aucun cas être coupé. Le modifier ruine instantanément le joint sous vide d’usine.

Il vous restera probablement un excès de longueur. La norme industrielle offre une solution claire et sûre. Vous devez enrouler la ligne supplémentaire horizontalement. Gardez le serpentin complètement à plat près de la base du condenseur. N"enroulez jamais la ligne verticalement contre le mur. Vous devez respecter le rayon de courbure minimum du fabricant. Cette orientation évite le piégeage dangereux d’huile à l’intérieur des boucles du système.

Ensuite, évaluez la qualité de l’isolation pré-emballée. Vous avez besoin d’une isolation durable et résistante aux UV. L’exposition à l’extérieur dégrade rapidement la mousse bon marché. Une isolation continue et sans compromis est absolument vitale. Il empêche l"accumulation de condensation extérieure. Il arrête également les pertes importantes d’efficacité thermique lors de conditions météorologiques extrêmes.

L’authenticité matérielle représente la dernière dimension cruciale. Vous devez faire la différence entre un ensemble de lignes en cuivre à connexion rapide pure et des alternatives moins chères. Certaines marques utilisent secrètement des tuyaux en mélange d'aluminium. Nous préconisons strictement du cuivre pur à 100 %. Le cuivre garantit la longévité. Il offre une résistance supérieure à la corrosion. Il gère sans effort les tolérances de pression R32.

Lors de l"évaluation de la qualité des matériaux, vérifiez ces indicateurs spécifiques :

• Poids et densité : Le cuivre pur semble beaucoup plus lourd que les mélanges d'aluminium.
• Marquages ​​d'isolation : une isolation de haute qualité affiche clairement les indices de résistance aux UV et les mesures d'épaisseur de paroi.
• Finition du connecteur : les connecteurs en laiton R32 authentiques présentent un usinage de filetage propre et précis sans bavures.
• Joints d'usine : recherchez les capuchons intacts et inviolables sur toutes les vannes à connexion rapide avant l'installation.

Réalités de mise en œuvre et risques d’installation

Discutons du risque lié au rayon de courbure. Le point de défaillance le plus courant se produit lors du routage des murs. Les installateurs plient fréquemment le tube en cuivre. Cela se produit lorsque la ligne est pliée autour de coins pointus. Vous devez manipuler la ligne avec douceur. Nous insistons fortement sur la nécessité de disposer d’outils appropriés. Vous devez utiliser des outils de pliage externes. Vous pouvez également utiliser des ressorts de flexion internes. Ces dispositifs empêchent le sertissage du cuivre mou.

L’alignement des connexions est une autre réalité critique. Vous devez assurer un alignement parfaitement droit. Faites-le avant d'appliquer un couple aux connexions mécaniques. Un ensemble de conduites à connexion rapide R32 préchargées repose sur un engagement précis du filetage. Le cross-threading est une erreur fatale. Un mauvais alignement endommage instantanément le joint torique d’usine. Cette erreur entraîne une perte immédiate ou lente de réfrigérant.

Vous devez effectuer une étape stricte de vérification des fuites. Faites-le immédiatement après l"installation. Ne sautez en aucun cas cette action cruciale. Appliquez de l"eau savonneuse spécialisée sur les joints de raccordement. Vous pouvez également utiliser des détecteurs de fuites électroniques non corrosifs. Confirmez soigneusement l’intégrité du joint. Faites-le avant d"ouvrir les vannes principales pour un fonctionnement complet.

Suivez ce processus numéroté exact pour une vérification sûre des fuites :

1. Serrez à la main tous les coupleurs à connexion rapide parfaitement droits.
2. Utilisez deux clés pour appliquer le couple exact spécifié par le fabricant.
3. Appliquez une épaisse couche d'eau savonneuse non corrosive autour des fils joints.
4. Ouvrez légèrement la vanne de réfrigérant pour introduire une pression de base dans la conduite.
5. Inspectez attentivement les joints pendant cinq minutes pour repérer les bulles en expansion.

Enfin, examinez attentivement les considérations relatives à la garantie. L’utilisation de systèmes de connexion rapide approuvés interagit uniquement avec les garanties. Les garanties des fabricants sur les compresseurs contiennent des clauses strictes. Certaines marques imposent des marques de lignes spécifiques. Vérifiez d’abord le manuel de votre équipement. Assurez-vous que le réseau que vous avez choisi conserve pleinement le statut de garantie du condenseur.

Logique de présélection et cadre de sélection finale

Il vous faut un cadre clair pour finaliser votre choix. Suivez ces étapes logiques pour éviter des erreurs d’achat coûteuses. Un dimensionnement approprié évite de graves problèmes opérationnels plus tard.

Étape 1 : Confirmez les spécifications du système. Vérifiez le tonnage exact de votre unité mini-split spécifique. Vous devez vérifier directement les tailles des ports de vanne. Un système standard utilise souvent une conduite de liquide de 1/4". Il l"associe à une conduite de gaz de 1/2". Ne devinez pas ces dimensions critiques.

Étape 2 : Calculez la distance réelle. Mesurez soigneusement le chemin exact. Ajoutez 10 à 15 % de longueur supplémentaire. Cette longueur supplémentaire tient compte des virages larges et des obstacles de routage. Utilisez ce numéro final pour sélectionner votre kit. Choisissez la longueur préchargée standard la plus proche. Les fabricants proposent généralement des options de 16 pieds, 25 pieds ou 35 pieds.

Étape 3 : Vérifiez la compatibilité de la marque. Vérifiez les connexions physiques. Le jeu de lignes peut nécessiter des adaptateurs propriétaires. Certains coupleurs à connexion rapide ne conviennent qu"à des marques spécifiques de condensateurs AC. Confirmez les pas de filetage avant de commander. Vérifiez immédiatement la disponibilité de l"adaptateur.

Action suivante : nous vous conseillons de finaliser votre mesure de routage dès aujourd"hui. Procurez-vous le réseau simultanément avec votre unité AC. Cette stratégie garantit la compatibilité des lots. Il garantit que vous disposez de tous les matériaux compatibles prêts pour le jour de l’installation.

Conclusion

Le choix du bon réseau R32 préchargé élimine les principales barrières d’installation. Il supprime les exigences d’outillage les plus complexes. Vous devez respecter strictement les limitations physiques de taille. Vous devez également respecter les nouvelles exigences R32 en matière de haute pression. Il reste judicieux d’investir dans des kits de connexion rapide en cuivre pur de haute qualité. Il s’agit d’une stratégie d’atténuation des risques très judicieuse pour les auto-installateurs.

Agissez dès aujourd’hui. Mesurez soigneusement le chemin d"installation prévu. Examinez les lignes compatibles en fonction du tonnage spécifique de votre unité AC. Vérifiez la taille de votre valve deux fois. Achetez le kit approprié pour garantir une configuration impeccable et sans fuite.

FAQ

Q : Puis-je couper une ligne de connexion rapide préchargée si elle est trop longue ?

R : Non. Couper la conduite libérera la charge de réfrigérant d"usine et détruira le joint sous vide, rendant la fonction de connexion rapide inutile.

Q : Que dois-je faire avec la longueur supplémentaire d’un tuyau AC préchargé ?

R : L"excédent de conduite doit être soigneusement enroulé horizontalement (à plat) près du condenseur, en respectant le rayon de courbure minimum du fabricant pour éviter les torsions et les pièges à huile.

Q : Les conduites en cuivre à connexion rapide sont-elles fiables pour les systèmes R32 haute pression ?

R : Oui, à condition qu’ils soient spécifiquement classés pour R32. Ils utilisent du cuivre robuste et des joints mécaniques spécialisés qui correspondent ou dépassent les exigences de pression de R32, mais un serrage correct lors de l"installation est obligatoire.

Q : Ai-je toujours besoin d"une pompe à vide si j"utilise un kit d"installation AC divisé avec des connexions rapides ?

R : Non. Les conduites sont pré-aspirées et préchargées, ce qui signifie que vous n"avez pas besoin de faire le vide sur le jeu de conduites lui-même. Il vous suffit de connecter solidement les vannes et de libérer le réfrigérant du système.
