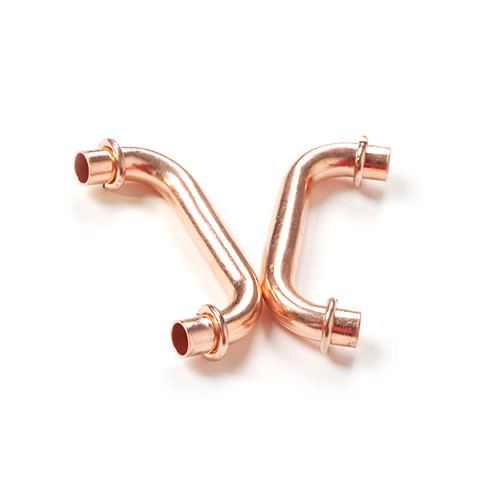

Chaque système HVACR repose sur une ingénierie précise pour maintenir le transfert thermique et l’intégrité de la pression. Au cœur de ce cycle continu, le coude en U en cuivre de réfrigération joue un rôle essentiel dans la fermeture des boucles au sein des échangeurs de chaleur, des condenseurs et des évaporateurs. La sélection du mauvais raccord comporte de graves risques opérationnels et commerciaux. Vous êtes confronté à des fuites de système, à des pannes de pression catastrophiques et à des pertes coûteuses de réfrigérant. Les courbures de qualité inférieure entraînent également un débit inefficace, ce qui oblige les compresseurs à travailler beaucoup plus fort et dégrade les performances globales du système.
Dans les installations modernes de refroidissement à haute pression, ces risques sont totalement inacceptables. Cet article fournit un cadre vérifiable et axé sur les spécifications pour évaluer et rechercher ces composants critiques. Nous explorerons les normes de matériaux, les exigences de dimensionnement précises et les protocoles de test essentiels. Les responsables des achats et les ingénieurs HVACR apprendront exactement comment qualifier les fabricants et garantir la fiabilité du système à long terme.
Les équipes d’approvisionnement traitent parfois les raccords de tuyauterie comme de simples produits. Cet état d’esprit conduit à d’importants échecs en aval. L’évaluation du véritable impact d’un mauvais agencement révèle pourquoi une sélection rigoureuse est importante.
La dynamique des fluides joue un rôle crucial à l’intérieur d’un serpentin de condenseur. Un rayon central incorrect (CLR) perturbe le flux fluide du réfrigérant. Les courbures serrées ou serties créent de fortes turbulences internes. Cette turbulence augmente la résistance à mesure que le gaz ou le liquide parcourt la courbe. Les compresseurs doivent travailler plus fort pour pousser le débit massique à travers des voies restreintes. Par conséquent, votre système connaît une baisse notable de son coefficient de performance global (COP). Les ingénieurs doivent donner la priorité aux conceptions de balayage aérodynamique pour maintenir une vitesse optimale du fluide.
Les systèmes de réfrigération génèrent des vibrations harmoniques continues. Les compresseurs émettent des forces de décharge pulsées à travers l’ensemble du réseau de tuyauterie. Le système agit essentiellement comme un grand diapason. Les raccords à paroi mince ou mal recuits absorbent mal cette énergie cinétique. Ils deviennent les principaux sites de microfractures. Des processus de recuit appropriés ramollissent le cuivre. Cela lui permet de fléchir légèrement et d"absorber les contraintes harmoniques sans se casser. Les extrémités étirées ou mal chauffées succombent rapidement à la fragilité.
Les joints de brasage de qualité inférieure résultent souvent de mauvaises tolérances dimensionnelles sur la longueur des pattes. Si les pieds ne sont pas parfaitement parallèles, les installateurs doivent les forcer dans le bloc de serpentin. Cela introduit un stress physique avant même la mise sous tension du système. Au fil du temps, ces joints sollicités se fissurent. Les fuites de réfrigérant créent d’immenses responsabilités financières et environnementales. Remplacer le gaz perdu coûte aujourd’hui incroyablement cher. De plus, une interruption soudaine du système interrompt les opérations commerciales, endommage les stocks sensibles à la température et ruine la réputation de la marque.
Les matériaux de construction standards ne peuvent pas résister aux rigueurs des cycles de refroidissement mécaniques. Vous devez appliquer des normes métallurgiques et de propreté strictes lors de la phase d’approvisionnement.
Vous devez spécifier du cuivre C12200 (DHP - Deoxidized High Phosphorus). Cet alliage spécifique offre une conductivité thermique optimale pour les applications d"échange thermique. Plus important encore, la teneur élevée en phosphore empêche activement la fragilisation par l"hydrogène. Lors du brasage à l"argent à haute température, le cuivre standard contenant de l"oxygène réagit violemment. Il forme des poches de vapeur microscopiques à l’intérieur du métal. Ces vides internes affaiblissent la structure articulaire. Le C12200 élimine entièrement ce risque, garantissant des connexions solides et étanches.
Ne remplacez jamais le cuivre de plomberie standard pour les tâches de réfrigération. Les tuyaux de plomberie gèrent de l’eau à basse pression. Les circuits de réfrigération manipulent des gaz volatils à haute pression. Vous devez exiger le respect des normes ACR. Un coude en U en cuivre ACR acceptable suit les directives ASTM B280 pour les applications de service sur site. Pour les exigences de fabrication de tubes sans soudure, fiez-vous à la spécification ASTM B75. Ces armatures garantissent une pureté métallurgique et une structure de grain précises.
La propreté intérieure reste absolument non négociable. Les processus de fabrication utilisent des huiles d’étirage lourdes pour façonner le métal. Si les usines laissent ces huiles à l’intérieur du tube, le désastre s’ensuit.
Définissez une attente de base stricte. Les fournisseurs doivent expédier tous les raccords purgés à l’azote. Ils doivent également installer des embouts bien ajustés immédiatement après le nettoyage. Ces capuchons bloquent l"oxydation et l"intrusion d"humidité avant l"installation finale.
La précision dimensionnelle distingue les raccords haut de gamme des alternatives sujettes aux pannes. Le dimensionnement géométrique exact détermine à la fois la vitesse d’assemblage et la durabilité à long terme.
Le dimensionnement exact du diamètre extérieur reste vital pour l’efficacité de la chaîne d’assemblage. Le raccord doit s"adapter parfaitement au tube droit du bloc de bobine. Le brasage à l"argent repose entièrement sur l"action capillaire. La chaleur attire l"alliage de brasage liquide dans le joint contre la gravité. L"action capillaire nécessite un écart précis, généralement compris entre 0,002 et 0,005 pouces. Si le diamètre extérieur est trop petit, l"écart devient trop large et la soudure s"égoutte tout simplement. Si le diamètre extérieur est trop grand, l"installateur ne peut pas assembler les pièces.
Les ingénieurs doivent adapter l’épaisseur des parois aux pressions de fonctionnement maximales. Vous ne pouvez pas vous fier uniquement à l’épaisseur de départ. Le processus de fabrication plie le tube droit autour d’une matrice. Cette action étire physiquement le métal sur l"extrados (la courbe extérieure du virage). Un tube commençant à 0,030 pouces peut s"amincir jusqu"à 0,024 pouces au sommet. Vous devez exiger un stock de départ plus épais pour compenser cet amincissement extrados, en particulier pour les systèmes haute pression.
Tableau 1 : Allocations typiques d’éclaircie Extrados
| Type de réfrigérant | Plage de pression de fonctionnement (psi) | Marge de paroi de départ requise (au-dessus de la cible) |
|---|---|---|
| R-134a (ancien) | Bas à moyen | +10% |
| R-410A / R-32 | Haut | +15% à 20% |
| R-744 (CO2 transcritique) | Ultra-élevé (>1 400 psi) | +30% (ou alliages spécialisés à haute résistance) |
La conception du CLR nécessite un exercice d’équilibre minutieux. La dynamique des fluides dicte un besoin aérodynamique d’un large balayage. Des balayages plus larges réduisent considérablement la chute de pression interne. Cependant, les contraintes d’empreinte physique dictent souvent le contraire. Les serpentins de condenseur compacts modernes exigent un espacement serré pour gagner de la place. Les ingénieurs doivent optimiser le CLR pour s"adapter au pas du bloc de bobine tout en évitant de sertir ou de plier le rayon intérieur.
L’industrie CVCR continue d’évoluer vers des réfrigérants plus respectueux de l’environnement, mais à plus haute pression. Les spécifications de vos composants doivent évoluer en conséquence.
Il y a des décennies, les systèmes utilisaient du R-22, qui fonctionnait à des pressions relativement basses. Les raccords standard ont facilement géré ces contraintes. Aujourd’hui, le paysage est radicalement différent. Les systèmes utilisent le R-410A et le R-32, qui fonctionnent à des pressions nettement plus élevées. De plus, l’industrie adopte rapidement les réfrigérants naturels à ultra haute pression comme le R-744 (CO2). Les systèmes au CO2 transcritiques fonctionnent à des pressions qui briseront facilement les anciennes canalisations standard.
Le calcul des marges de pression d’éclatement requises est essentiel pour la sécurité. Ne vous fiez pas aux tableaux théoriques des tubes fournis par les distributeurs de métaux de base. Exigez des données empiriques sur les tests d’éclatement directement auprès du fabricant. Un protocole de test d"éclatement fiable implique :
Les applications telles que les entrepôts frigorifiques ou les pompes à chaleur commerciales subissent des variations de température drastiques. Le métal se dilate lorsqu"il est chauffé et se contracte lorsqu"il est gelé. Ces cycles continus provoquent une fatigue thermique. Des processus de recuit de haute qualité affinent la structure des grains de cuivre. Ce raffinement permet au raccord de supporter des décennies de dilatation thermique sans développer de fissures de fatigue.
Trouver un fournisseur qui plie simplement le cuivre est facile. Trouver un partenaire qui respecte systématiquement les tolérances ACR strictes nécessite un audit rigoureux.
Conseillez toujours à votre équipe d’achat de demander des données détaillées sur les tolérances d’ovalité (rondeur) et de longueur de jambe. Le pliage du métal tente naturellement d’aplatir le tube. Les fabricants haut de gamme utilisent des mandrins internes pour maintenir le tube parfaitement rond. Les extrémités déformées nécessitent un redimensionnement manuel en usine. Cette étape supplémentaire détruit complètement l’efficacité de la chaîne de montage et augmente les coûts de main-d’œuvre.
Recherchez la certification ISO 9001 comme référence. Au-delà de cela, évaluez leurs systèmes de traçabilité des lots. Si un raccord se brise lors de l"installation, le fabricant peut-il retracer cette pièce exacte jusqu"à la billette de cuivre brut d"origine ? Une traçabilité adéquate prouve qu"ils contrôlent leur chaîne d"approvisionnement et assument la responsabilité des défauts métallurgiques.
Les conceptions de bobines varient énormément selon les différentes marques OEM. Le pas (distance entre les deux jambes) change en fonction de la conception des ailerons et du routage des tubes. Évaluez si le fournisseur possède des capacités d’outillage internes pour répondre aux exigences de pas personnalisées. Les outils internes évitent les frais d"ingénierie non récurrents (NRE) exorbitants et réduisent considérablement les délais de développement de nouveaux produits.
Ne vous engagez jamais dans des achats en gros volume sur la base d’une brochure. Il est recommandé de demander d"abord des lots d"échantillons pour des tests destructifs. Effectuez vos propres tests d"éclatement. Coupez les coudes en deux pour mesurer l’épaisseur réelle de la paroi de l’extrados au microscope. Effectuez des essais de brasage sur votre chaîne d"assemblage pour vérifier les tolérances OD. N"émettez des bons de commande qu"une fois que les échantillons ont réussi ces essais physiques.
Économiser des fractions de centime sur un raccord est une fausse économie dangereuse. Lorsque vous comparez les économies initiales mineures aux coûts faramineux des réclamations au titre de la garantie, des fuites du système et des pannes de compresseur, le choix devient clair. Une fabrication de haute qualité protège votre produit final.
Pour garantir la fiabilité, suivez une liste de contrôle finale stricte. Vérifier la conformité aux normes ASTM. Calculez et vérifiez les tolérances d"épaisseur de paroi pour vos réfrigérants cibles, en compensant notamment l"amincissement de l"extrados. Enfin, exigez une propreté interne stricte, exigeant une purge à l’azote et des embouts sécurisés pour toutes les expéditions.
Agissez dès aujourd’hui pour sécuriser votre chaîne d’approvisionnement. Consultez un spécialiste en ingénierie concernant vos conceptions de bobines spécifiques. Demandez une fiche technique complète et des échantillons physiques à un fabricant qualifié et traçable pour commencer votre processus de validation de la qualité.
R : Les tuyaux de plomberie standard traitent de l’eau à basse pression et ne font pas l’objet de contrôles stricts de propreté. Les variantes ACR sont conformes aux normes ASTM B280 ou B75. Ils nécessitent des tolérances dimensionnelles exactes pour les gaz à haute pression. De plus, les raccords ACR sont méticuleusement dégraissés, purgés à l"azote et bouchés pour éviter l"oxydation interne et la contamination par l"humidité.
R : Le pliage d"un tube étire mécaniquement le métal sur le rayon extérieur (extrados). Cet étirement entraîne un amincissement considérable du mur. Si le tube de départ est trop fin, le sommet devient un point faible susceptible d"éclater sous haute pression. Les fabricants doivent utiliser des tubes de départ à paroi suffisamment épaisse pour compenser.
R : Les systèmes au CO2 transcritique fonctionnent à des pressions extrêmes, dépassant souvent 1 400 psi. Les épaisseurs de paroi standard se rompront. Ces systèmes nécessitent des épaisseurs de paroi considérablement plus lourdes, nécessitant souvent jusqu"à 30 % de marge par rapport aux tubes R-410A standard. De nombreux ingénieurs spécifient des alliages cuivre-fer spécialisés à haute résistance pour gérer ces contraintes extrêmes en toute sécurité.
R : Les échecs de brasage proviennent généralement de trois problèmes. Une mauvaise ovalité (extrémités mal rondes) détruit l"espace capillaire nécessaire à la soudure à l"argent. Un espacement inapproprié des jambes oblige les installateurs à plier les jambes, provoquant des fractures de stress physique. Enfin, l"oxydation interne due à un manque de purge à l"azote lors de la fabrication ou de l"installation empêche la brasure d"adhérer correctement.
