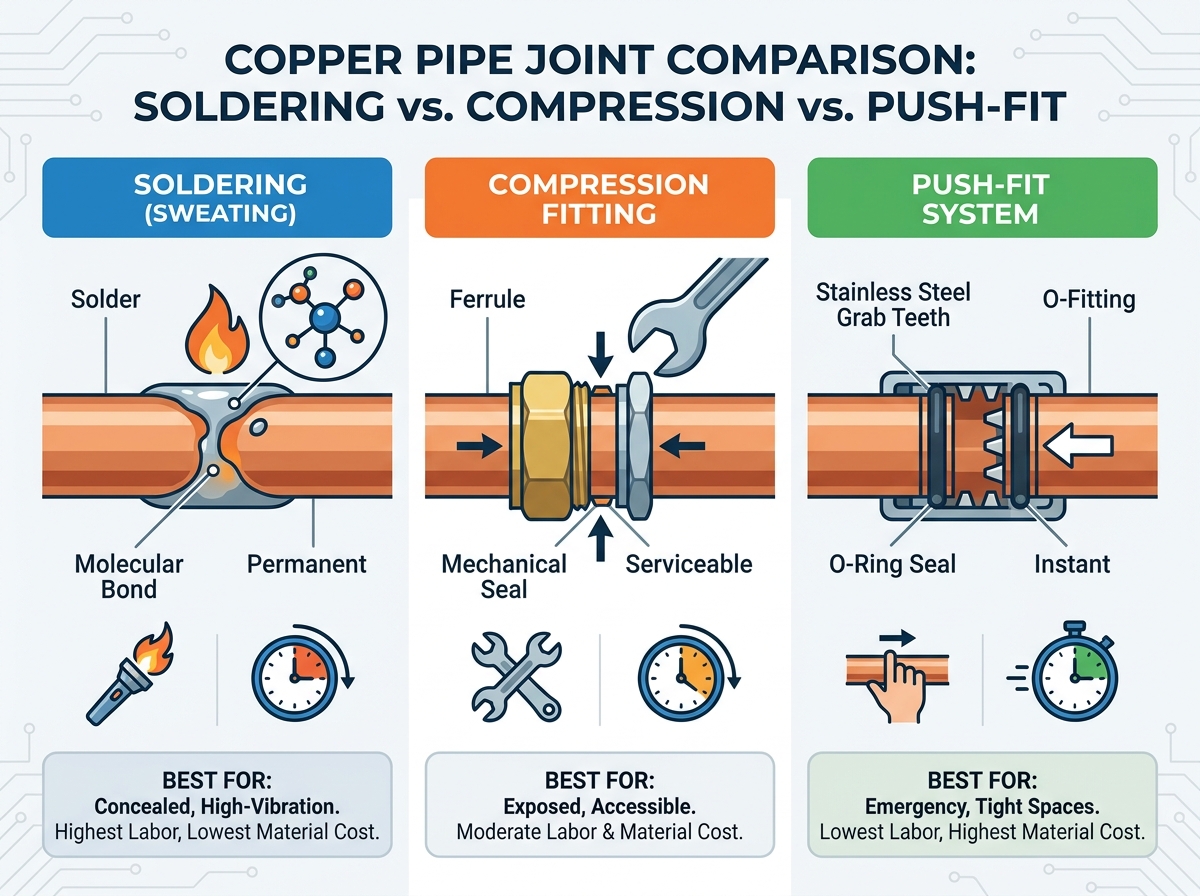

Comparaison des joints de tuyaux en cuivre : soudure, compression et ajustement par pression

Le choix de la bonne méthode de raccordement de plomberie n’est pas simplement une question de préférence personnelle. Votre choix a un impact direct sur la longévité du système, la conformité au code de plomberie et les exigences de maintenance à vie. Les plombiers et les gestionnaires d’installations sont constamment confrontés à un compromis strict. Ils doivent équilibrer la vitesse d"installation, qui augmente considérablement les coûts de main-d"œuvre, et la fiabilité à long terme, qui atténue les risques de défaillance catastrophique des matériaux. Une mauvaise décision entraîne souvent des fuites cachées, une croissance importante de moisissures et des dommages matériels coûteux.

Nous avons conçu ce guide pour fournir une évaluation stricte et fondée sur des preuves des connexions par soudure, compression et emboîtement. Vous découvrirez les mécanismes d'action exacts, les principaux cas d'utilisation et les risques cachés derrière chaque méthode distincte. En comprenant ces différences techniques, les professionnels peuvent prendre des décisions sans risques et adaptées au contexte pour tout projet de plomberie. Qu'il s'agisse d'une ligne CVC commerciale à fortes vibrations ou d'un appareil résidentiel exposé, maîtriser le bon joint de tuyau en cuivre garantit un système plus sûr et plus résilient.

Points clés à retenir

• La soudure reste la référence en matière d'installations permanentes et dissimulées en raison de sa liaison moléculaire et de son coût de matériau le plus bas, malgré des exigences de main-d'œuvre et de compétences plus élevées.
• Les raccords à compression offrent une garniture mécanique fiable, idéale pour les connexions exposées et accessibles (comme les vannes d'isolement), mais sont vulnérables aux serrages excessifs et aux défaillances dues aux vibrations élevées.
• Les raccords instantanés (par exemple SharkBite) réduisent considérablement le temps d'installation et éliminent les risques de travail à chaud, mais introduisent un point de défaillance du joint torique interne qui garantit le scepticisme pour une utilisation à long terme derrière le mur.
• La décision finale dépend d'une matrice d' accessibilité, d'exposition aux vibrations, de codes de plomberie locaux et du coût total d'installation (TCI). .

Critères de base pour l"évaluation d"un joint de tuyau en cuivre

Il faut établir des repères clairs avant de comparer différentes méthodes de plomberie. Un joint réussi doit constamment maintenir son intégrité hydrostatique sous des pressions d’eau fluctuant rapidement. Il doit résister à des cycles extrêmes de dilatation et de contraction thermiques au cours de décennies d’utilisation quotidienne. Les conduites d’eau chaude se dilatent considérablement à mesure qu’elles chauffent et rétrécissent à mesure qu’elles refroidissent. Toute méthode de connexion que vous sélectionnez doit résister à ce mouvement tout en respectant strictement les normes de plomberie locales, telles que l"Uniform Plumbing Code (UPC) ou l"International Plumbing Code (IPC).

La conformité au code dépend souvent fortement de l’accessibilité physique. Les organismes de réglementation appliquent généralement des règles plus strictes pour la plomberie dissimulée située derrière des cloisons sèches ou enterrée sous terre. Une fuite cachée peut causer des dommages structurels massifs avant même que quiconque ne remarque une goutte d’eau. À l’inverse, les luminaires exposés permettent une inspection visuelle immédiate et un accès plus facile pour la maintenance. Cette simple distinction joue un rôle majeur dans le choix de votre type de connexion.

Les facteurs environnementaux dictent également la longévité des articulations. La plomberie statique des bâtiments est confrontée à des charges de contrainte totalement différentes par rapport aux applications mobiles, marines ou industrielles. Les environnements à fortes vibrations exigent des connexions rigides qui ne se desserreront pas mécaniquement avec le temps. La chimie de l’eau introduit une autre variable cruciale. Une eau alcaline très acide ou agressive peut accélérer la corrosion interne. Une chimie aussi dure teste les limites des joints internes en caoutchouc et des métaux d’apport, ce qui rend la conscience environnementale essentielle.

Soudure (transpiration) : la référence en matière de joints de tuyaux en cuivre permanents

La soudure, communément appelée transpiration dans les métiers, repose sur une dynamique thermique précise. Le processus utilise l"action capillaire pour aspirer la soudure fondue sans plomb dans l"espace microscopique entre l"extérieur du tuyau et l"intérieur du raccord. Cela crée une liaison métallurgique permanente et très durable. Lorsqu’elle est exécutée correctement, la connexion résultante est souvent plus solide que la tuyauterie en cuivre brut elle-même.

Les professionnels préfèrent universellement le soudage pour les applications à enjeux élevés et sans défaillance. Les principaux cas d"utilisation incluent les cavités murales dissimulées, les conduites de service souterraines à enfouissement direct et les systèmes commerciaux à haute pression. La liaison rigide excelle également dans les environnements à fortes vibrations, comme à proximité de pompes ou de compresseurs lourds, où les raccords mécaniques pourraient éventuellement se détacher.

Cependant, les réalités de la mise en œuvre exigent une expertise et une connaissance de la situation considérables. Considérez ces risques spécifiques :

• Outillage et compétences : vous avez besoin de chalumeaux spécialisés au propane ou au gaz MAPP, d'un contrôle précis de la chaleur et d'une préparation méticuleuse de la surface à l'aide de toile émeri et de brosses métalliques.
• Risques de travail à chaud : Les flammes nues présentent de graves risques d'incendie. Les environnements commerciaux nécessitent souvent des permis de travail à chaud stricts, des couvertures thermiques et des surveillances incendie dédiées lors de l'installation.
• Risques de corrosion : les installateurs doivent appliquer un flux chimique pour nettoyer le métal avant de le chauffer. Ne pas rincer correctement l'excès de flux laisse un résidu acide à l'intérieur du tuyau, provoquant des piqûres internes et une défaillance prématurée.

D"un point de vue financier, la soudure présente un profil de coûts très distinct. Il présente le coût de matériau par unité le plus bas, puisque la soudure et le flux coûtent quelques centimes par joint. Cependant, cela nécessite le coût de main-d’œuvre spécialisée le plus élevé en raison du temps, de la préparation et des compétences nécessaires.

Raccords à compression : l"alternative mécanique accessible

Les raccords à compression adoptent une approche purement mécanique pour isoler l’eau. Le mécanisme repose sur le serrage d"un écrou fileté extérieur, qui force ensuite une virole en laiton, souvent appelée olive dans le commerce, contre l"extérieur du tuyau et le corps du raccord coudé. Cette simple force mécanique déforme légèrement la virole en laiton, créant une barrière étanche et étanche sans aucune application de chaleur.

Ces luminaires brillent de mille feux dans des espaces hautement accessibles et visibles. Les plombiers les utilisent fréquemment pour les branchements d’appareils, les conduites d’alimentation des toilettes, les raccordements sous l’évier et les vannes d’isolement en ligne. Ils constituent une excellente solution sûre pour la transition des matériaux de tuyauterie dans les bâtiments historiques ou les zones dangereuses où les flammes nues sont strictement interdites.

Les réalités de la mise en œuvre présentent à la fois des avantages évidents et des risques mécaniques distincts. Vous pouvez les installer rapidement à l’aide d’outils manuels de base comme des clés à molette. De plus, vous pouvez facilement les démonter pour une maintenance future ou des mises à niveau des luminaires. Cependant, l’erreur humaine représente le principal mode de défaillance. Un serrage excessif écrase le tuyau en cuivre et déforme irrémédiablement la virole, provoquant des fuites immédiates et tenaces. À l’inverse, un serrage insuffisant ne parvient pas à assurer une bonne fixation du joint.

Les normes industrielles déconseillent fortement l’utilisation de connexions à compression dans les applications à fortes vibrations. Les unités mobiles, les systèmes d"eau pour camping-cars hors réseau et les lignes de machines industrielles lourdes subissent un stress cinétique constant. Cette vibration répétitive peut desserrer lentement l"écrou mécanique au fil du temps, compromettant ainsi l"étanchéité. Concernant les dépenses, cette méthode équilibre intelligemment un coût matériel modéré avec un besoin de main d’œuvre relativement faible à modéré.

Systèmes Push-Fit : vitesse et inconnues à long terme

La technologie Push-Fit a révolutionné l’industrie moderne de la plomberie en maximisant la vitesse d’installation brute. Le mécanisme utilise un anneau de dents de maintien internes en acier inoxydable pour une rétention mécanique contre la pression extérieure. Simultanément, un joint torique interne en caoutchouc EPDM se comprime étroitement contre l"extérieur du tuyau pour créer le joint étanche final.

Ces systèmes avancés excellent lors des interventions de plomberie d’urgence. Ils permettent de véritables réparations humides, ce qui signifie que vous pouvez les installer même si de l'eau s'écoule activement de la conduite. Cette capacité s'avère inestimable dans les scénarios où il est impossible d'obtenir un tuyau sec pour le soudage. Ils fonctionnent également brillamment dans des dégagements physiques extrêmement serrés et lors du pontage de transitions entre matériaux mixtes, comme par exemple en connectant un joint de tuyau en cuivre directement à des conduites modernes en PEX ou en CPVC.

Le processus de mise en œuvre ne nécessite aucun permis de travail à chaud et permet une réalisation quasi instantanée. Cependant, l’examen de ces raccords à travers une lentille sceptique et fondée sur des preuves révèle d’importantes inconnues à long terme. L’intégrité totale du joint repose uniquement sur un seul joint torique interne en caoutchouc.

Les composés élastomères se dégradent inévitablement au fil des décennies en raison d’une forte exposition au chlore et de cycles thermiques incessants. De plus, le système reste très vulnérable aux mauvaises habitudes des installateurs. Ne pas ébavurer correctement le tuyau coupé laisse des bords métalliques tranchants qui trancheront facilement le joint torique lors de son insertion. Enfin, ces raccords permettent au tuyau de tourner librement même sous pression, introduisant ainsi une usure potentielle par rotation du joint interne. Cette commodité suprême a un prix. Attendez-vous au coût unitaire des matériaux le plus élevé, même si cela nécessite fondamentalement le plus faible investissement de main-d’œuvre possible.

Évaluation face-à-face : risque, fiabilité et contexte

La comparaison de ces trois méthodes distinctes révèle directement à quel point le contexte dicte strictement la fiabilité. Examinons les taux d"échec spécifiques, les mécanismes principaux et les causes profondes associés à chaque approche.

Matrice de fiabilité des joints de tuyaux

Lorsque nous évaluons la tolérance aux vibrations, les environnements dynamiques révèlent rapidement les faiblesses structurelles. Pour les principales lignes CVC, les équipements pneumatiques industriels ou les systèmes terrestres mobiles 4x4 hors réseau, la soudure l"emporte clairement en raison de sa rigidité physique inégalée. Les configurations de compression sont très vulnérables aux vibrations lors du transport ou d"un fonctionnement intensif. Les conceptions à emboîtement permettent une certaine flexion mécanique, mais un mouvement excessif introduit une usure de rotation dangereuse du joint torique en caoutchouc.

Le coût total de l’installation nécessite d’analyser la relation inverse entre le prix initial des matériaux et les taux horaires de main-d’œuvre. La transpiration d"un joint coûte quelques centimes en soudure brute et en flux, mais nécessite une main-d"œuvre horaire coûteuse et spécialisée. Les composants à emboîtement coûtent exponentiellement plus cher par pièce, mais réduisent le temps de travail à quelques secondes seulement par connexion. Comprendre cette relation inverse aide les chefs de projet à estimer avec précision les offres commerciales à grande échelle par rapport aux solutions résidentielles rapides à petite échelle.

Cadre décisionnel : sélectionner le bon joint de tuyau en cuivre

Faire ces choix nécessite une approche systématique et disciplinée basée sur l’accès physique et le stress environnemental. Utilisez les directives pratiques suivantes pour rationaliser votre processus de prise de décision sur le terrain.

1. Si le joint est dissimulé derrière une cloison sèche ou enterré sous terre : par défaut, la soudure est strictement utilisée. La fiabilité éprouvée sur plusieurs générations dépasse largement l’investissement initial en main-d’œuvre. Les défaillances de joints dissimulées coûtent des milliers de dollars en dégâts d'eau structurels, en élimination des moisissures et en réparation de cloisons sèches, ce qui rend les risques mécaniques ou liés aux joints en caoutchouc inacceptables.
2. Si vous installez des vannes, des régulateurs ou des connexions de luminaires exposés : optez en toute confiance pour la compression. La nature hautement accessible de ces emplacements facilite l’inspection visuelle et l’entretien de routine. Il permet un entretien futur, le remplacement d'appareils ou la mise à niveau de luminaires sans avoir besoin de couper le tuyau ou d'utiliser une torche dangereuse à l'intérieur.
3. En cas d'exécution de réparations d'urgence, de transition de matériaux de canalisation ou de manque d'espace pour travail à chaud : utilisez les systèmes Push-Fit. La vitesse immédiate et les capacités de réparation humide sont pratiquement inégalées dans les scénarios de crise. Cependant, vous devez garantir le strict respect des normes de préparation des tuyaux du fabricant. Il est obligatoire d'ébavurer soigneusement le bord en cuivre et de marquer la profondeur d'insertion appropriée pour protéger le joint torique interne.

Conclusion

Aucune méthodologie de raccordement de plomberie ne s’avère universellement supérieure dans tous les scénarios commerciaux et résidentiels. Faire transpirer une articulation garantit une permanence structurelle et une tranquillité d"esprit absolue pour les lignes cachées. La compression mécanique permet en toute sécurité un entretien facile pour les vannes exposées et les accessoires modernes. Parallèlement, la technologie moderne d"ajustement par pression offre une vitesse et une polyvalence inégalées pour les réparations humides d"urgence et le pontage de matériaux mixtes.

Votre recommandation finale ne doit jamais reposer uniquement sur la commodité de l’installation initiale. Basez votre stratégie d’approvisionnement sur l’environnement physique, les niveaux de vibrations quotidiens attendus et l’accès à la maintenance à long terme. Donner la priorité à une application correcte plutôt qu’à la vitesse brute garantit des systèmes de plomberie robustes et conformes aux codes qui résistent à l’épreuve ultime du temps.

FAQ

Q : Les joints de tuyaux en cuivre à emboîtement sont-ils approuvés pour une utilisation derrière les murs ?

R : Oui, de nombreux codes locaux comme l"UPC et l"IPC autorisent légalement les raccords à emboîtement derrière les murs. Cependant, de nombreux professionnels chevronnés le déconseillent fortement. Les dents mécaniques et le joint torique interne en caoutchouc présentent des risques de défaillance nettement plus élevés par rapport à la liaison métallurgique permanente d"un joint correctement soudé.

Q : Pouvez-vous réutiliser les raccords à compression sur des tuyaux en cuivre ?

R : Vous pouvez réutiliser en toute sécurité le corps extérieur du raccord en laiton et l"écrou de compression fileté. Cependant, la virole intérieure en laiton, également connue sous le nom d"olive, se déforme de façon permanente sur le tuyau lors de l"installation initiale. Vous ne pouvez pas réutiliser la virole ; vous devez couper le tuyau en dessous et en installer un nouveau.

Q : Les vibrations affectent-elles davantage les joints à compression et à emboîtement que les joints soudés ?

R : Absolument. De fortes vibrations cinétiques peuvent faire sortir lentement l"écrou fileté des raccords à compression, provoquant un desserrage mécanique dangereux. Pour les conceptions à emboîtement, un mouvement constant peut user prématurément le joint torique interne en caoutchouc. La soudure fournit une liaison rigide et permanente qui résiste facilement aux systèmes commerciaux à fortes vibrations.

Q : Quelle est la cause la plus fréquente de défaillance d’un joint en cuivre à emboîtement ?

R : Une mauvaise préparation des tuyaux reste la principale cause. Plus précisément, le fait de ne pas chanfreiner ni ébavurer le bord coupé du tuyau en cuivre laisse des bavures métalliques pointues. Lorsque vous insérez le tuyau, ces bavures acérées comme des rasoirs tranchent ou déplacent le joint torique interne en EPDM, compromettant l"étanchéité immédiatement ou au fil du temps.
