Où les raccords ACR sont-ils le plus utilisés ?

Si vous connaissez le type de système, vous êtes déjà à mi-chemin vers la bonne solution. Dans les vrais projets CVC-R, de nombreuses erreurs de sélection se produisent non pas parce que le raccord est de mauvaise qualité, mais parce qu'il est utilisé dans la mauvaise application. Les raccords ACR sont conçus pour des scénarios de réfrigération et de climatisation spécifiques, et comprendre où ils sont le plus utilisés aide les acheteurs, les ingénieurs et les équipes de maintenance à identifier rapidement ce dont ils ont réellement besoin. Ningbo Top Hcool Metal Fittings fournit à la fois des raccords en cuivre ACR standard et des solutions de dérivation VRF et refnet, prenant en charge une large gamme de systèmes de réfrigération avec une qualité stable et des options personnalisables. Cet article se concentre entièrement sur les scénarios d'utilisation, montrant où les raccords ACR sont les plus couramment utilisés et pourquoi l'adaptation correcte de l'application est importante pour les performances, la fiabilité et le coût à long terme.

Climatisation split et pompes à chaleur : systèmes quotidiens avec une demande de volume élevée

Connexions courantes et pourquoi les fuites apparaissent souvent au niveau des joints

Les climatiseurs split et les pompes à chaleur représentent le plus grand volume d’installations CVC dans le monde. Ces systèmes reposent sur des configurations de tuyauterie relativement simples, généralement constituées de conduites de liquide, de conduites de gaz, de coudes, de réducteurs et de connecteurs droits. En raison du volume d'installation élevé, les petites incohérences sont multipliées sur des milliers de systèmes.

Dans ces systèmes quotidiens, les fuites apparaissent le plus souvent au niveau des joints plutôt que le long des conduites droites. La raison est simple : les joints subissent les effets combinés de la qualité du brasage, des vibrations et des cycles thermiques. Lorsque les raccords ACR sont utilisés avec une correspondance correcte du diamètre extérieur et une fabrication correcte, les joints restent stables même après des années de fonctionnement. Lorsque des raccords inappropriés sont remplacés, des micro-fuites peuvent se développer lentement et ne devenir visibles qu'après une baisse des performances de refroidissement.

Ce que les acheteurs sous-estiment généralement dans les systèmes split

De nombreux acheteurs sous-estiment l’importance de l’adaptation du diamètre extérieur et de la discipline d’installation dans les systèmes split AC et de pompe à chaleur. Parce que les systèmes sont plus petits et familiers, on a tendance à considérer les raccords comme interchangeables. En réalité, les tubes et raccords en cuivre pour la réfrigération doivent s'aligner précisément selon leur diamètre extérieur pour garantir un brasage uniforme et une résistance des joints prévisible.

Les raccords ACR sont dimensionnés et fabriqués spécifiquement pour les tubes de réfrigération, ce qui les rend bien adaptés à ces applications à volume élevé. Pour les fabricants et les installateurs, cela réduit les retouches, réduit le temps d’installation et réduit le risque de rappels.

Réfrigération commerciale et chambres froides : là où la disponibilité compte le plus

Pourquoi les pièces standardisées et faciles à identifier sont préférées

Les systèmes de réfrigération commerciale et les chambres froides fonctionnent sous une demande constante. Les supermarchés, les usines de transformation des aliments et les centres logistiques dépendent d'un refroidissement ininterrompu pour protéger leurs produits et répondre aux exigences réglementaires. Dans ces environnements, les temps d’arrêt coûtent cher et les équipes de maintenance privilégient les composants standardisés qui peuvent être identifiés et remplacés rapidement.

Les raccords ACR jouent un rôle essentiel dans ces systèmes car ils offrent un dimensionnement cohérent et des performances prévisibles. Lorsque le personnel de maintenance peut reconnaître facilement les raccords et savoir qu'ils correspondent aux tubes existants, les réparations peuvent être effectuées plus rapidement et avec une plus grande confiance.

Que stocker comme pièces de rechange dans la réfrigération commerciale

Dans les applications en chambre froide, certaines tailles de raccords ont tendance à tomber en panne plus souvent en raison des vibrations à proximité des compresseurs ou des cycles de dégivrage fréquents. Le stockage de tailles de raccords ACR à rotation élevée permet aux équipes de maintenance de réagir immédiatement plutôt que d'improviser avec des alternatives inadaptées.

Ningbo Top Hcool Metal Fittings fournit des raccords en cuivre ACR standard produits par forgeage rouge ou formage direct de tuyaux en cuivre, principalement en utilisant des matériaux TP2 et T2. Cette cohérence prend en charge la planification des pièces de rechange et aide les opérateurs à maintenir des performances de réfrigération stables sur de longues périodes de service.

Systèmes VRF et VRV : quand le branchement change tout

Que font les tuyaux de dérivation et les joints Refnet dans la distribution de réfrigérant

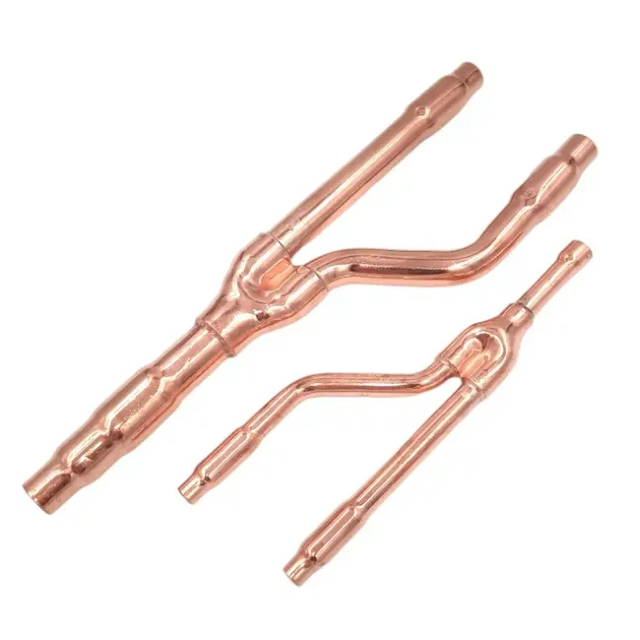

Les systèmes VRF et VRV introduisent un niveau de complexité complètement différent. Au lieu d'une seule unité intérieure, ces systèmes connectent une unité extérieure à plusieurs évaporateurs via des réseaux de dérivation. Les tuyaux de dérivation, également appelés joints refnet en cuivre ou tuyaux de dérivation en Y, sont les composants essentiels qui rendent cette distribution possible.

Dans un système de climatisation VRV typique, le réfrigérant passe à travers un détendeur ou un dispositif capillaire et pénètre dans la dérivation par la conduite de liquide. À partir de là, il est divisé en plusieurs branches qui alimentent des unités intérieures individuelles. Après avoir absorbé la chaleur dans les évaporateurs, le réfrigérant retourne sous forme de gaz via le tuyau de gaz jusqu'au compresseur. Le tuyau de gaz est généralement plus épais que le tuyau de liquide, reflétant les différentes exigences de débit et de pression.

Étant donné que les tuyaux de dérivation contrôlent la manière dont le réfrigérant est divisé et renvoyé, leur conception affecte directement l'équilibre et l'efficacité du système.

Orientation de l’installation et sensibilité de la disposition

Contrairement aux simples coudes ou tés, les tuyaux de dérivation des systèmes VRF doivent être installés dans la bonne orientation et dans la bonne position. Une mauvaise disposition peut entraîner une distribution inégale du réfrigérant, un mauvais retour d'huile ou un fonctionnement instable du système. Même un petit écart dans la conception des branchements peut entraîner une sous-performance de certaines unités intérieures tandis que d'autres reçoivent un excès de réfrigérant.

Les joints refnet en cuivre ACR fournis par Ningbo Top Hcool Metal Fittings sont produits principalement à partir de cuivre TP2 et sont disponibles en différents diamètres pour correspondre à différentes marques de climatiseurs. L'utilisation de raccords conçus spécifiquement pour les configurations VRF permet de garantir que le système fonctionne comme prévu et reste plus facile à entretenir au fil du temps.

Applications de vannes, de communications et d'équipements spéciaux

Pourquoi des raccords en cuivre personnalisés sont souvent nécessaires

Au-delà des systèmes CVC traditionnels, les raccords ACR sont également utilisés dans les vannes, les équipements de communication et les machines de réfrigération spécialisées. Ces applications impliquent souvent des configurations compactes, des angles de connexion inhabituels ou des exigences de pression spécifiques auxquelles les raccords standards ne peuvent pas toujours répondre.

Dans de tels cas, des raccords en cuivre personnalisés deviennent nécessaires. Plutôt que de forcer une pièce standard à jouer un rôle inapproprié, les raccords personnalisés permettent aux concepteurs de maintenir l'intégrité du système tout en respectant les contraintes d'espace et de performances.

Considérations sur les matériaux et les processus pour la cohérence

Le choix des matériaux et le processus de formage sont particulièrement importants dans les applications d’équipements spéciaux. Les cuivres TP2 et T2 sont couramment sélectionnés en raison de leurs propriétés mécaniques stables et de leur pureté constante. Ningbo Top Hcool Metal Fittings combine ces matériaux avec des machines CNC avancées et un savoir-faire qualifié pour produire des raccords qui fonctionnent de manière fiable dans différentes industries.

Que l'application concerne la réfrigération, les vannes, les communications ou la plomberie, l'utilisation du matériau et du processus appropriés garantit que les raccords se comportent de manière prévisible dans des conditions de fonctionnement réelles.

Application à la cartographie des produits : faire correspondre le cas d'utilisation à la bonne catégorie

Avant de sélectionner un raccord, il est utile de cartographier clairement le scénario d'application. Le type de système, le diamètre du tube, la méthode de connexion et le besoin de branchement influencent tous le bon choix. Le tableau ci-dessous fournit un aperçu simplifié pour aider les utilisateurs à identifier rapidement où les différents raccords ACR sont généralement utilisés.

Application au tableau de cartographie des raccords ACR

Ce type de cartographie permet aux acheteurs d'affiner rapidement leurs options et d'éviter d'utiliser des raccords en dehors de leur application prévue.

Comment mapper votre application à la bonne catégorie de produits

Quand les raccords ACR standard sont le bon choix

Les raccords ACR standard conviennent à la plupart des systèmes de climatisation split, des pompes à chaleur et des conduites de réfrigération commerciale où la disposition des canalisations est simple. Ces raccords offrent des performances fiables, une installation facile et un comportement de maintenance prévisible.

Ningbo Top Hcool Metal Fittings propose une gamme complète de raccords en cuivre ACR standard pour prendre en charge ces applications.

Lorsqu'une solution de refnet ou de branche VRF est requise

Lorsque le système implique plusieurs unités intérieures et branchements de réfrigérant, des composants spécialisés sont essentiels. Les systèmes VRF et VRV nécessitent des joints refnet en cuivre ou des tuyaux de dérivation conçus pour gérer correctement le débit de réfrigérant et le retour d'huile.

Pour ces applications, Ningbo Top Hcool Metal Fittings propose des joints refnet en cuivre ACR produits à partir de cuivre TP2 dans plusieurs diamètres pour correspondre à différentes marques de systèmes.

En alignant la catégorie de produits sur le scénario d'application réel, les utilisateurs réduisent le risque de problèmes de performances et simplifient la maintenance future.

Conclusion

La sélection des raccords en fonction d'un scénario d'utilisation plutôt que d'une habitude fait une différence mesurable dans les performances et la fiabilité du système. Les systèmes de climatisation split, les chambres froides, les réseaux DRV et les équipements spéciaux imposent tous des exigences différentes aux composants de tuyauterie, et répondre correctement à ces exigences permet d'éviter les fuites, les déséquilibres et les temps d'arrêt inutiles. Ningbo Top Hcool Metal Fittings soutient cette approche axée sur les applications en fournissant des raccords ACR standard ainsi que des solutions en cuivre TP2 et T2 personnalisées, y compris des tuyaux de dérivation pour les systèmes VRF complexes. Lorsque le scénario d'utilisation détermine la sélection, le résultat est un système plus stable et une plus grande confiance dans un fonctionnement à long terme en utilisant les bons raccords de réfrigération en cuivre. Contactez-nous dès aujourd'hui pour partager votre type de système, les diamètres de tubes et la méthode de connexion, et laissez-nous soutenir votre projet avec les solutions ACR appropriées.

FAQ

Où les raccords ACR sont-ils les plus couramment utilisés ?
Ils sont largement utilisés dans les systèmes split AC, les pompes à chaleur, la réfrigération commerciale, les chambres froides et les systèmes VRF ou VRV.

Pourquoi des tuyaux de dérivation sont-ils nécessaires dans les systèmes DRV ?
Les tuyaux de dérivation distribuent le réfrigérant uniformément vers plusieurs unités intérieures et assurent un retour d'huile adéquat vers le compresseur.

Les raccords ACR standard peuvent-ils être utilisés dans des équipements spéciaux ?
Dans certains cas, oui, mais les configurations compactes ou non standard nécessitent souvent des raccords en cuivre personnalisés.

Comment la cartographie des candidatures contribue-t-elle à réduire les erreurs de sélection ?
En faisant correspondre le type et la disposition du système à la catégorie de raccords appropriée, les utilisateurs évitent d'utiliser des composants en dehors de leur objectif prévu.
