Deux raccords en cuivre peuvent paraître presque identiques à première vue. Ils peuvent avoir la même couleur, un poids similaire et même provenir de la même matière première. Pourtant, dans les projets de réfrigération réels, l’utilisation d’un mauvais réfrigérant peut drainer discrètement le réfrigérant, endommager les compresseurs et forcer une recharge coûteuse du système. C'est là que les raccords ACR sont importants. Chez Ningbo Top Hcool Metal Fittings, nous travaillons quotidiennement avec des clients qui pensaient autrefois que les raccords de plomberie en cuivre étaient « assez proches », pour découvrir plus tard pourquoi les systèmes de climatisation et de réfrigération exigent une norme différente. Cet article se concentre entièrement sur une question : quelle est la différence réelle entre les raccords ACR et les raccords de plomberie en cuivre, et pourquoi ces différences affectent directement la fiabilité, la sécurité et les coûts d'exploitation à long terme du système.
L'une des différences les plus fondamentales réside dans la taille du langage. Dans les travaux de réfrigération, les raccords ACR sont dimensionnés en fonction du diamètre extérieur réel du tube de cuivre auquel ils se connectent. Cette approche supprime toute ambiguïté lors de l'installation. Lorsque les techniciens font correspondre les raccords et les tubes en fonction du diamètre extérieur, l'alignement est prévisible, les espaces de brasage sont cohérents et la résistance des joints est plus facile à contrôler.
En revanche, les raccords de plomberie en cuivre suivent souvent des habitudes de dimensionnement nominal ancrées dans les normes de distribution d'eau. La taille nominale ne reflète pas toujours le véritable diamètre extérieur, ce qui peut introduire de subtiles disparités. Dans les circuits de réfrigération, même une petite incohérence dimensionnelle peut créer une répartition inégale de la chaleur pendant le brasage, un écoulement de charge incomplet ou des micro-fuites qui n'apparaissent qu'après un cycle de pression.
Chez Ningbo Top Hcool Metal Fittings, tous les raccords ACR standard sont produits avec un contrôle strict du diamètre extérieur, permettant aux installateurs de travailler plus rapidement et de réduire les incertitudes sur site. Pour les projets nécessitant des dimensions non standard, nos raccords en cuivre personnalisés en cuivre TP2 ou T2 sont produits pour correspondre exactement aux spécifications des tubes.
Une autre caractéristique déterminante des raccords ACR est la propreté. Les systèmes de réfrigération font circuler du réfrigérant, de l'huile et parfois des mélanges complexes qui réagissent mal à l'humidité et aux contaminants. Même de petites quantités de résidus à l’intérieur d’un raccord peuvent contribuer à la formation d’acide, à la corrosion ou à une panne du compresseur au fil du temps.
Les raccords ACR sont manipulés, stockés et emballés en tenant compte de cette sensibilité. Les extrémités sont protégées, les surfaces internes restent propres et les matériaux sont choisis pour minimiser le risque de contamination. Les raccords de plomberie en cuivre sont conçus pour l'écoulement de l'eau, où le système tolère un environnement chimique très différent. L'utilisation de raccords de plomberie dans les applications de réfrigération présente des risques inutiles, en particulier dans les systèmes conçus pour une longue durée de vie.
La première erreur coûteuse consiste à supposer que les conventions de dimensionnement sont interchangeables. Lorsque les tailles nominales de plomberie sont associées à des tubes de réfrigération, le résultat peut sembler acceptable lors de l'installation mais échouer sous la pression ou les cycles thermiques. Les raccords ACR éliminent cette confusion en s'alignant directement sur les dimensions réelles des tubes utilisées dans les systèmes CVC-R.
Les circuits réfrigérants subissent des variations de température plus importantes et des pressions internes plus élevées que la plupart des systèmes de plomberie domestiques. Les raccords ACR sont conçus en tenant compte de ces conditions de fonctionnement. L'épaisseur de la paroi, la géométrie des joints et la cohérence des matériaux sont sélectionnées pour gérer les variations de pression pendant les cycles de démarrage, d'arrêt et de dégivrage.
Les raccords de plomberie sont optimisés pour une pression et une température de l’eau relativement stables. Lorsqu'ils sont exposés aux impulsions de pression du réfrigérant et à la dilatation thermique, ils peuvent se fatiguer prématurément, augmentant ainsi le risque de fuites.
Les systèmes de réfrigération reposent fortement sur le brasage plutôt que sur le brasage tendre. Les raccords ACR sont façonnés pour permettre un brasage uniforme, garantissant que le métal d'apport s'écoule uniformément autour du joint et crée une liaison métallurgique solide. Cette géométrie permet une résistance à long terme aux vibrations et aux cycles de température.
Les raccords de plomberie peuvent être conçus en pensant à la soudure. Lorsqu'ils sont réutilisés pour le brasage, ils peuvent se comporter de manière imprévisible, entraînant des joints faibles ou une surchauffe lors de l'installation.
Deux raccords fabriqués à partir de cuivre similaire peuvent fonctionner de manière très différente selon la façon dont ils sont manipulés avant l'installation. Les raccords ACR mettent l'accent sur les processus de fabrication contrôlés, l'emballage protecteur et les surfaces internes propres. Cette discipline affecte directement la longévité du système.
Les raccords de plomberie ne donnent pas la priorité au même niveau de propreté interne car les systèmes d’eau ne l’exigent pas. Leur utilisation dans les circuits de réfrigération peut introduire des problèmes invisibles qui ne font surface qu'après des mois ou des années de fonctionnement.
Les systèmes de distribution d'eau et les circuits réfrigérants se comportent différemment. Le débit de réfrigérant implique des changements de phase, un retour d'huile et une sensibilité à la chute de pression. Les raccords ACR sont conçus pour maintenir des caractéristiques d'écoulement stables et minimiser les turbulences.
Les raccords de plomberie sont optimisés pour un débit de liquide constant. Lorsqu'ils sont utilisés dans des systèmes réfrigérants, ils peuvent perturber l'équilibre des flux, affecter le retour d'huile ou créer des problèmes de bruit et de vibrations.
Les systèmes VRF et VRV amplifient l’importance d’une sélection appropriée des raccords. Ces systèmes distribuent le réfrigérant à plusieurs unités intérieures, souvent via de longs réseaux de canalisations. Le retour d'huile vers le compresseur dépend d'un débit stable et de branches correctement dimensionnées.
Les raccords ACR conçus pour ces applications aident à maintenir des transitions fluides et une distribution prévisible du réfrigérant. Même des écarts mineurs dans la géométrie des raccords peuvent modifier le comportement du débit et réduire l’efficacité du système.

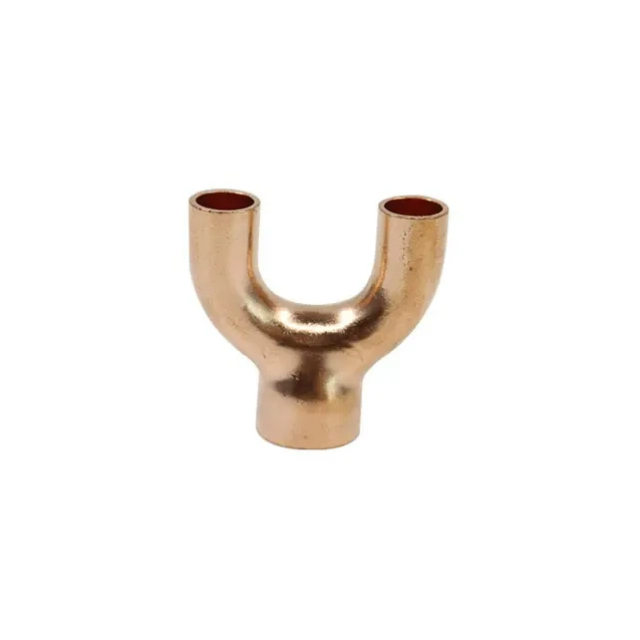

Les tuyaux de dérivation, souvent appelés joints refnet en cuivre ou tuyaux de dérivation en Y, ne sont pas interchangeables avec de simples tés de plomberie. Dans les systèmes VRF, ces composants séparent les conduites de liquide et de gaz et contrôlent la manière dont le réfrigérant est réparti entre les unités intérieures. Le tuyau de gaz est généralement plus épais que le tuyau de liquide, ce qui reflète les différentes exigences en matière de débit et de pression.
Chez Ningbo Top Hcool Metal Fittings, nos joints refnet en cuivre ACR sont produits principalement à partir de cuivre TP2, avec des diamètres adaptés aux différentes marques de climatiseurs. L’utilisation de la bonne solution de branchement garantit une distribution équilibrée du réfrigérant et protège les performances du système au fil du temps.
Avant d’envisager toute substitution, vérifiez la norme du tube et son diamètre extérieur. Faire correspondre le diamètre extérieur est la première étape pour garantir l’intégrité des joints et une qualité de brasage constante.
Le choix des matériaux affecte le transfert de chaleur, la résistance des joints et la durabilité à long terme. Les cuivres TP2 et T2 sont largement utilisés en réfrigération en raison de leur pureté et de la constance de leurs performances. L'épaisseur de la paroi doit également correspondre aux exigences de pression du système.
Différents raccords tolèrent différemment la chaleur. Dans certaines installations, une chaleur excessive à proximité des joints peut endommager les composants environnants ou compromettre les joints. Les raccords ACR sont conçus en tenant compte des pratiques typiques d'installation de réfrigération, réduisant ainsi le risque de pannes liées à l'installation.
Ningbo Top Hcool Metal Fittings est un fabricant et fournisseur professionnel de raccords en laiton et en cuivre pour plusieurs domaines industriels, notamment la réfrigération, les vannes, les communications et la plomberie. Pour les applications CVC-R, nous proposons une gamme complète de raccords ACR standard produits par pièces forgées rouges ou par formage direct de tuyaux en cuivre.
Pour les projets présentant des exigences particulières, nous personnalisons les raccords en cuivre à l'aide de matériaux TP2 et T2 pour répondre à des dimensions, des configurations de système ou des interfaces d'équipement spécifiques. Cette flexibilité permet aux clients de maintenir la cohérence entre les différentes applications sans compromettre les performances.
Les cuivres TP2 et T2 offrent des propriétés mécaniques stables et d'excellentes performances thermiques. L'utilisation de ces matériaux dans différents secteurs aide les clients à standardiser les stocks et à réduire les problèmes de compatibilité. Chez Ningbo Top Hcool Metal Fittings, la sélection des matériaux et le contrôle des processus sont essentiels pour fournir des produits fiables, faciles à installer et à entretenir.
Attribut | Attente ACR | Attente en matière de plomberie | Pourquoi c'est important en CVC-R |
Méthode de dimensionnement | Diamètre extérieur réel | Taille nominale | Empêche les décalages et les joints faibles |
Propreté | Haute propreté interne | Qualité d'eau standard | Réduit la contamination et la formation d’acide |
Méthode d'adhésion | Optimisé pour le brasage | Souvent conçu pour le soudage | Améliore la résistance des articulations sous cycle thermique |
Tolérance de pression | Conçu pour la pression du réfrigérant | Conçu pour la pression de l'eau | Améliore la sécurité et la durabilité |
Objectif applicatif | Réfrigération et climatisation | Distribution d'eau | Maintient un débit de réfrigérant stable |
La vraie différence entre les raccords ACR et les raccords de plomberie en cuivre n’est pas esthétique. Cela réside dans un dimensionnement basé sur le diamètre extérieur, des normes de propreté strictes, une conception prête à être brasée et une adéquation au débit de réfrigérant. Ces facteurs se combinent pour protéger les performances du système et réduire les pannes coûteuses. Ningbo Top Hcool Metal Fittings soutient ses clients avec des raccords ACR standard , des solutions de cuivre TP2 et T2 personnalisées et des joints refnet en cuivre dédiés pour les systèmes VRF. Si votre projet dépend de la fiabilité, de la cohérence et des performances à long terme, il est essentiel de choisir les bons raccords de réfrigération en cuivre. Contactez-nous dès aujourd'hui pour discuter de votre application et découvrir comment nos produits peuvent prendre en charge votre système de réfrigération en toute confiance.
Qu'est-ce qui différencie les raccords ACR des raccords de plomberie utilisés quotidiennement ?
Les raccords ACR sont dimensionnés en fonction du diamètre extérieur réel, maintenus plus propres à l'intérieur et conçus pour le brasage et la pression du réfrigérant, ce qui les rend plus fiables dans les systèmes CVC-R.
Les raccords de plomberie en cuivre peuvent-ils être utilisés temporairement dans les systèmes de réfrigération ?
Ils peuvent sembler adaptés, mais les différences de taille, de propreté et de tolérance à la pression augmentent le risque de fuites et de dommages à long terme au système.
Pourquoi le cuivre TP2 et T2 est-il couramment utilisé pour les raccords ACR ?
Ces matériaux offrent une pureté stable, de bonnes performances thermiques et des propriétés mécaniques constantes, qui sont importantes pour des joints brasés fiables.
Les joints refnet en cuivre sont-ils nécessaires dans les systèmes VRF ?
Oui. Les tuyaux de dérivation sont conçus pour contrôler la distribution du réfrigérant et le retour d'huile, et de simples tés de plomberie ne peuvent pas offrir les mêmes performances.
