Guide de sélection des joints Refnet en cuivre pour les systèmes de climatisation VRF

Les branchements de réfrigérant jouent un rôle essentiel dans les systèmes VRF et VRV modernes. Bien que les composants de tuyauterie représentent une fraction remarquablement faible des dépenses totales des projets CVC, ils ont un poids opérationnel immense. La normalisation des composants appropriés détermine la longévité globale du système, la santé du compresseur et une efficacité énergétique maximale.

De nombreux installateurs considèrent les sélecteurs de branche comme des produits de base, ce qui introduit d"énormes vulnérabilités du système. Des équipements de qualité inférieure conduisent directement à une répartition inégale de la température dans les zones du bâtiment. De plus, une mauvaise sélection de branche provoque des fuites de réfrigérant catastrophiques et annule immédiatement les garanties OEM. Vous ne pouvez pas vous permettre de faire des compromis sur ces carrefours critiques.

Ce guide sert de cadre technique de prise de décision pour les ingénieurs CVC, les entrepreneurs et les responsables des achats. Nous explorerons comment évaluer, dimensionner et sélectionner les raccords de branchement appropriés. Vous apprendrez la physique derrière la distribution de réfrigérant et découvrirez des stratégies d"experts pour protéger votre prochaine installation.

Principaux à retenir

• Ne remplacez jamais un joint de dérivation spécifique au VRF par un té de plomberie standard ; un flux laminaire précis est requis pour une distribution équilibrée du réfrigérant.
• Les réfrigérants haute pression (comme le R410A et le R32) nécessitent des joints avec des pressions de service supérieures à 50 bars (725 psi) et des pressions d'éclatement jusqu'à 12,51 MPa.
• Un dimensionnement précis basé sur l'indice de capacité est essentiel : des joints surdimensionnés entraînent un mauvais retour d'huile, tandis que des joints sous-dimensionnés créent de graves chutes de pression.
• Une géométrie d'installation stricte n'est pas négociable (par exemple, maintenir une inclinaison horizontale maximale de 30° et un dégagement minimum de 12 pouces pour les tuyaux droits).
• L'approvisionnement doit exiger la traçabilité des matériaux (ASTM B280 / JIS H 3300) et des tests par courants de Foucault à 100 % en usine.

Pourquoi les raccords standard menacent les systèmes VRF (l"avantage Refnet)

Le flux de réfrigérant dans un système VRF se comporte différemment de la plomberie d’eau de base. Les systèmes modernes utilisent un écoulement biphasique, ce qui signifie que le liquide et la vapeur circulent simultanément dans les conduites. Un tuyau de dérivation en Y en cuivre spécialisé est méticuleusement conçu pour séparer avec précision ces conduites de liquide et de gaz. La géométrie unique en forme de Y assure une distribution uniforme du réfrigérant vers plusieurs unités intérieures à partir d'un seul condenseur extérieur. Lorsque le fluide pénètre dans le joint, sa forme lui permet de se diviser proportionnellement sans perturber le délicat rapport liquide/vapeur.

L’erreur du « T-shirt standard »

Vous ne pouvez pas utiliser un té de plomberie standard comme tuyau de dérivation du climatiseur . Les tés en cuivre standard forcent le réfrigérant à haute vitesse à se briser contre un mur plat et à se fendre à un angle sévère de 90 degrés. Ce violent changement de direction détruit l'écoulement laminaire. Cela crée de fortes turbulences à l’intérieur du tuyau. Parce que la vapeur est plus légère que le liquide, la turbulence force la vapeur dans un sens et le liquide dans l’autre. Par conséquent, certaines unités intérieures manquent de réfrigérant tandis que d’autres sont inondées. Ce déséquilibre renvoie finalement le liquide non évaporé vers le compresseur, provoquant une panne mécanique fatale.

Avantages au niveau du système des joints spécialement conçus

L"utilisation de joints de dérivation VRF spécialement conçus offre des avantages opérationnels significatifs :

• Charge réduite du compresseur :  un flux laminaire fluide minimise la résistance, permettant au compresseur de fonctionner efficacement et de consommer moins d'électricité.
• Bruit d'écoulement minimisé : l'élimination des turbulences arrête les sons de « sifflement » et de « précipitation » à l'intérieur des plafonds. Cela reste crucial pour les hôpitaux, les bibliothèques et les bureaux d’entreprise.
• Flexibilité architecturale : des joints appropriés permettent aux concepteurs d'acheminer la tuyauterie sur de vastes étendues horizontales et sur plusieurs étages sans sacrifier les performances de refroidissement.

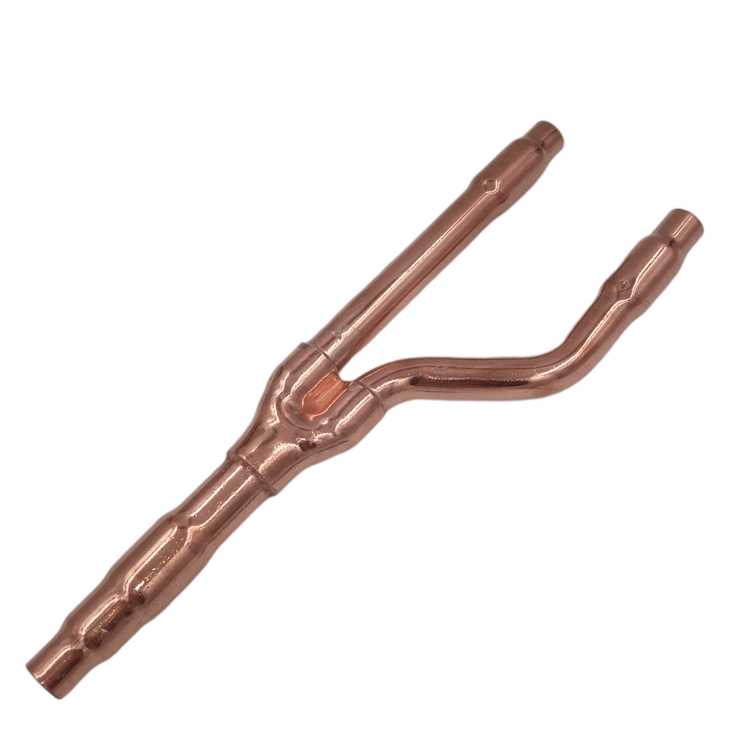

Cadre d"évaluation technique pour un joint Refnet en cuivre VRF

La sélection des bons composants nécessite le strict respect des normes métallurgiques. Vous devez spécifier du cuivre désoxydé de première qualité pour toutes les branches du système. La plupart des fabricants de premier plan utilisent des alliages C1220 ou SF-Cu. Nous devons également différencier les qualités de trempe du cuivre en fonction des exigences du système. Le type O (cuivre souple recuit) offre une flexibilité pour les diamètres plus petits, ce qui le rend plus facile à manipuler. À l’inverse, le type 1/2H (cuivre mi-dur) offre l’intégrité structurelle rigide nécessaire aux tuyaux de plus grand diamètre supportant d’immenses forces internes.

Tolérances à la pression et au stress

Les réfrigérants modernes à faible PRG comme le R410A et le R32 fonctionnent à des pressions nettement plus élevées que les réfrigérants traditionnels. Votre infrastructure de tuyauterie doit s'adapter à ces conditions extrêmes. Lors de l'évaluation d'un joint refnet en cuivre VRF , recherchez des pressions de service minimales supérieures à 50 bars (environ 725 psi). Les constructeurs d’élite repoussent encore plus ces limites lors des tests en usine. Les références acceptables incluent le maintien de 4,17 MPa pour la rétention des fuites et la survie jusqu'à 12,51 MPa pour la pression d'éclatement ultime.

Normes d"assurance qualité de fabrication

Une assurance qualité de fabrication stricte sépare les raccords haut de gamme des contrefaçons dangereuses. Demandez aux acheteurs d’exiger des processus d’extrusion transparents. La construction sans couture élimine les points de soudure faibles d"où proviennent généralement les fuites à haute pression. De plus, exigez une détection des défauts par courants de Foucault 100 % en ligne. Ce processus de test électromagnétique identifie les variations microscopiques de l’épaisseur des parois et les fissures invisibles. Enfin, assurez-vous que les fabricants utilisent un environnement de fabrication sans acide. Les résidus acides laissés à l’intérieur du tuyau finissent par réagir avec les réfrigérants, provoquant une corrosion interne dévastatrice.

Cartographie de capacité : dimensionnement de votre couplage de distribution

Le dimensionnement des canalisations de dérivation nécessite une cartographie mathématique stricte. Vous ne devez jamais deviner les dimensions d’un tuyau en vous basant sur son diamètre visuel. Fiez-vous plutôt à la logique de l’indice de capacité. Les fabricants attribuent un indice de capacité ou une valeur de tonnage (TR) à chaque unité intérieure et extérieure. Vous déterminez la taille de couplage de distribution appropriée en additionnant l'indice de capacité de toutes les unités intérieures en aval connectées à cette branche spécifique.

Les dangers d’un mauvais dimensionnement

S"écarter des tableaux de tailles spécifiques du fabricant entraîne de graves défaillances mécaniques.

• Sous-dimensionnement : forcer de grands volumes de réfrigérant à travers un joint étroit crée des chutes de pression massives. Les unités intérieures perdent leur capacité de refroidissement et de chauffage. Le compresseur extérieur doit travailler trop fort pour compenser, ce qui réduit considérablement sa durée de vie.
• Surdimensionnement : l'installation d'un joint trop grand entraîne une chute précipitée de la vitesse du réfrigérant. Une faible vitesse crée des « pièges à huile » dangereux. L'huile lubrifiante circulant avec le réfrigérant ne parvient pas à retourner au compresseur, entraînant un grippage mécanique immédiat.

Manipulation d"unités de grande capacité

Les installations commerciales comportent fréquemment des unités intérieures exceptionnellement grandes, souvent évaluées à 72 ou 96 MBH. La connexion de ces énormes appareils de traitement de l’air nécessite des techniques spécialisées. Les concepteurs doivent utiliser des « joints de jumelage » spécifiques pour fusionner plusieurs ports en toute sécurité. Le jumelage permet au système de fournir l’immense volume de réfrigérant requis sans violer les contraintes de vitesse des tuyaux ni compromettre la séparation des phases.

Méthodes de connexion : joints brasés et raccords à sertir mécaniques

Les entrepreneurs emploient généralement deux méthodes principales pour connecter un joint refnet en cuivre au réseau principal du système. Chaque approche comporte des exigences procédurales et des facteurs de risque distincts.

Brasage traditionnel (la norme)

Le brasage reste la référence de l’industrie pour les connexions VRF. Il crée un joint permanent à liaison métallurgique, capable de résister à des décennies de dilatation et de contraction thermique. Toutefois, les techniciens doivent suivre strictement le protocole de purge à l’azote. Chauffer le cuivre en présence d’oxygène ambiant crée de l’oxyde cuivrique à l’intérieur du tuyau. Nous appelons communément cela « tartre ». Ces débris noirs abrasifs finissent par s"écailler, circulent dans le système et obstruent de façon permanente les micro-orifices des détendeurs électroniques (EEV). La purge d"azote basse pression à travers les tuyaux pendant le brasage empêche complètement l"oxydation.

Meilleures pratiques de brasage :

1. Régulez le débit d'azote à un niveau doux de 2 à 3 psi (juste assez pour le sentir sur votre joue).
2. Utilisez un alliage de brasage à 15 % d’argent pour une résistance optimale des joints.
3. Appliquez la chaleur uniformément sur toute la circonférence du raccord.
4. Inspectez le joint fini avec un miroir d’inspection pour garantir une action capillaire complète.

Raccords à sertir mécaniques (connexions à froid)

Des alternatives modernes comme ZoomLock et LOKRING proposent des solutions de connexion à froid utilisant des outils de presse hydrauliques spécialisés. Ces raccords mécaniques agrippent le tube en cuivre et forment un joint étanche à joint torique.

Avantages : Le pressage à froid élimine complètement les permis de travail à chaud, les surveillances d'incendie et le risque d'oxydation interne. Dans des environnements tels que des hôpitaux actifs ou des bâtiments historiques en bois, cela s'avère inestimable. Cela peut également réduire les coûts de main-d’œuvre de 40 à 60 %.

Inconvénients : Le principal inconvénient concerne les coûts d’outillage initiaux. Les mâchoires de presse hydraulique représentent un investissement important. De plus, les outils de presse nécessitent des dégagements spatiaux spécifiques. Les techniciens ont souvent du mal à installer ces outils encombrants dans des vides de plafond étroits ou dans des puits de service densément remplis.

Exigences d"installation expertes et atténuation des risques

Même les composants de la plus haute qualité échouent s’ils sont mal installés. La dynamique des fluides nécessite le strict respect des contraintes géométriques. Les installateurs doivent donner la priorité à une orientation spatiale précise pour garantir une répartition égale des phases sur le réseau.

Contraintes géométriques

Lors de l’installation d’un joint horizontalement, vous devez surveiller attentivement l’angle d’inclinaison. La branche ne doit jamais dépasser une inclinaison de 30° par rapport au plan horizontal. Si cet angle est dépassé, la gravité attire le réfrigérant liquide dans la branche inférieure tout en envoyant de la vapeur vers la branche supérieure. Cela détruit l’équilibre du système. À l’inverse, vous pouvez installer le joint verticalement, en le pointant soit vers le haut, soit vers le bas. Toutefois, il est strictement interdit de tordre ou de courber l’ensemble vertical.

Tampons de tuyaux droits

Le réfrigérant a besoin d’espace physique pour se calmer après avoir traversé un raccord. Nous appelons cela le tampon à tube droit. Les installateurs doivent respecter les distances obligatoires pour préserver le flux laminaire. Laissez toujours au moins 12 pouces (environ 30 cm) de tuyau complètement droit entre deux joints de dérivation séparés. Vous devez appliquer cette même règle des 12 pouces entre une articulation et tout coude à 90 degrés. De plus, maintenez un dégagement minimum de 500 mm pour les tuyaux droits avant que la conduite n"entre dans l"unité intérieure.

Impératifs d’isolation

Les conduites de réfrigérant fonctionnent à des températures extrêmes. Les conduites de gaz en mode refroidissement deviennent incroyablement froides, condensant instantanément l’humidité ambiante. L'isolation manuelle du champ échoue fréquemment car la forme complexe en Y s'avère difficile à envelopper étroitement. Les poches d'air restantes entraînent inévitablement de la transpiration, des gouttes et de graves dégâts d'eau sur les cloisons sèches du plafond. L'achat d'un préformé et adapté en usine kit refnet isolé résout entièrement ce problème. Ces kits sont composés de mousse de polyéthylène réticulé moulée exactement à la géométrie du joint, garantissant un pare-vapeur impeccable.

Liste de contrôle d"approvisionnement : présélection de fabricants fiables

La sélection du bon partenaire de fabrication atténue les risques bien avant que l’équipement n’arrive sur le chantier. Les responsables des achats doivent exiger une documentation transparente de la part des fournisseurs potentiels.

Conformité et certifications

N"acceptez pas de vagues allégations de qualité. Exiger une conformité documentée aux principales normes internationales de métallurgie. Votre fournisseur devrait facilement fournir des certifications pour JIS H 3300, ASTM B280 ou GB/T17791. Ces normes régissent les niveaux exacts de pureté du cuivre, la résistance à la traction et l’uniformité de l’épaisseur des parois.

Documentation de test

Demandez aux fournisseurs des rapports de test d’étanchéité à l’hélium vérifiables. Les molécules d"hélium sont nettement plus petites que les molécules d"azote ou d"air. Par conséquent, les tests à l’hélium révèlent des fuites microscopiques par sténopé qui ne sont pas détectées par les tests de pression standard. De plus, demandez des données sur le cycle de fatigue thermique pour prouver que le joint peut résister à des décennies de variations de température du chaud au froid.

Garantie & Traçabilité

Assurez-vous que le fabricant offre une transparence claire sur l’approvisionnement en matériaux. Le marché est parfois inondé d’alliages contrefaits ou recyclés. Le cuivre recyclé contient des impuretés qui affaiblissent la structure moléculaire. Sous la pression de 725 psi d’un système R410A, ces joints impurs s’ouvrent. Des fournisseurs réputés impriment des numéros de lot directement sur leurs composants en laiton et en cuivre, garantissant ainsi une traçabilité complète en amont en cas de panne.

Conclusion

La sélection d"un joint refnet en cuivre reste une décision fondamentale en matière d"ingénierie structurelle, et non un achat de produit de base. L’intégrité du système repose en grande partie sur une métallurgie précise, un dimensionnement strict de la capacité et une géométrie d’installation impeccable. Prendre des raccourcis sur ces jonctions cruciales garantit un mauvais contrôle de la température, des pannes mécaniques et des dommages matériels coûteux.

Avant de passer des commandes groupées, conseillez à vos entrepreneurs et à vos équipes de conception de comparer les tableaux de sélection de tuyauterie de leur fabricant spécifique de DRV. Comparez directement ces exigences OEM avec les soumissions techniques des raccords de branchement que vous avez choisis. En maintenant des normes d"approvisionnement strictes et en appliquant des protocoles d"installation experts, vous protégez le compresseur, garantissez une efficacité optimale et fournissez un système CVC fiable conçu pour la longévité.

FAQ

Q : Puis-je utiliser un té de plomberie en cuivre standard au lieu d"un joint refnet VRF ?

R : Non. Les tés de plomberie standard forcent un changement de direction brutal de 90 degrés. Cela provoque des turbulences massives dans le réfrigérant et perturbe complètement la séparation proportionnelle des phases liquide et gazeuse. L"utilisation de tés standard entraîne des unités intérieures affamées, des compresseurs inondés et des garanties OEM annulées.

Q : Quelles sont les limites maximales de longueur de tuyauterie pour une installation DRV standard ?

R : Bien que les limites exactes varient selon le fabricant d"origine, les mesures standard permettent généralement aux longueurs réelles de tuyauterie jusqu"à l"unité intérieure la plus éloignée d"atteindre jusqu"à 165 mètres (ou 190 mètres de longueur équivalente). La longueur totale des canalisations combinées du système peut souvent atteindre 1 000 mètres.

Q : Pourquoi dois-je purger avec de l"azote lors du brasage de tuyaux de dérivation ?

R : Chauffer le cuivre en présence d’oxygène ambiant crée de l’oxyde cuivrique interne, également appelé tartre. Ces débris noirs abrasifs s’écaillent et circulent dans le système. Il finira par se loger à l"intérieur et détruira définitivement les détendeurs électroniques (EEV) et la mécanique du compresseur du système.

Q : Pourquoi un kit refnet isolé préformé est-il recommandé plutôt qu"une isolation manuelle ?

R : La forme géométrique complexe en Y d'un raccord de distribution rend son enroulement incroyablement difficile à la main. L'emballage sur le terrain laisse souvent des poches d'air cachées. Les kits d'isolation formés en usine garantissent un joint pare-vapeur parfait et étanche, éliminant le risque de fuites de condensation destructrices à l'intérieur des plafonds.
