Raccords de réfrigération en cuivre ou en laiton : quelle est la différence ?

Les réfrigérants haute pression et les réglementations environnementales strictes ne laissent aucune marge d"erreur dans les systèmes de tuyauterie CVC/R. L’intégrité du système repose en grande partie sur une sélection méticuleuse des matériaux. La sélection du mauvais matériau de raccord entraîne des fuites de réfrigérant, des pannes catastrophiques du système et de graves violations de conformité. Ces pannes mécaniques entraînent invariablement des temps d"arrêt opérationnels et de lourdes sanctions réglementaires. Les concepteurs sont aujourd’hui confrontés à des restrictions environnementales plus strictes sur les réfrigérants. La perte de gaz due à des connexions défectueuses constitue un problème technique majeur.

L"évaluation des limites structurelles, des méthodes d"assemblage et de la fiabilité à long terme du cuivre par rapport au laiton est essentielle pour finaliser les spécifications des composants dans la réfrigération commerciale et industrielle. Vous avez besoin d’une stratégie claire et fondée sur des données probantes pour spécifier les joints de tuyaux. Ce guide explore le comportement des deux métaux sous des contraintes mécaniques et des fluctuations thermiques extrêmes. Nous détaillerons les paramètres d’application pour chaque type de matériau. Vous apprendrez exactement où placer chaque raccord pour maximiser la longévité du système et garantir un confinement absolu de la pression.

Points clés à retenir

• Le cuivre reste la norme de base pour les lignes de réfrigération scellées en raison de sa malléabilité supérieure, de sa conductivité thermique et de ses capacités de brasage sans soudure.
• Le laiton est fortement privilégié pour les points de transition, les connexions filetées et les applications mécaniques intensives où rigidité et usinabilité sont requises.
• Les décideurs doivent aligner la sélection des matériaux sur les pressions de fonctionnement spécifiques (par exemple, les systèmes de CO2 à haute pression), l'exposition environnementale et les méthodologies d'installation.
• Le mélange de métaux nécessite le strict respect des protocoles d'installation pour prévenir la corrosion galvanique et garantir l'intégrité du système.

Défaillance du système et coût des spécifications incorrectes

Les systèmes de réfrigération fonctionnent sous des contraintes mécaniques et thermiques continues. Le problème commercial commence lorsque les prescripteurs sous-estiment ces forces. Les micro-fuites drainent lentement l’efficacité du système au fil du temps. Les réductions progressives de l"EPA sur les réfrigérants rendent le remplacement des gaz perdus de plus en plus difficile. Une fuite lente oblige les compresseurs à travailler plus fort pour maintenir les points de consigne. Ce surmenage conduit souvent directement à un grillage prématuré du compresseur. Les temps d’arrêt du système ruinent les stocks périssables et perturbent les opérations principales de l’entreprise.

Définir des critères de réussite est essentiel avant de sélectionner les matériaux. Une spécification réussie nécessite des pressions d"éclatement élevées. Les matériaux doivent supporter les pressions de gaz spécifiques des réfrigérants modernes. Vous avez également besoin d’une excellente tolérance aux vibrations. Les compresseurs envoient des micro-vibrations constantes à travers l’ensemble du réseau de tuyauterie. De plus, la compatibilité avec la dilatation thermique est extrêmement importante. Les conduites d"évacuation des gaz chauds se dilatent rapidement, tandis que les conduites de liquides se contractent. Le réseau de canalisations doit absorber ces changements dimensionnels sans fatiguer les joints.

Le paysage des solutions nécessite une approche équilibrée. Aucun des deux métaux ne constitue une solution universellement supérieure pour chaque joint. Leur efficacité est entièrement dictée par leur placement dans le cycle de réfrigération. Les ensembles de conduites exigent des propriétés mécaniques complètement différentes de celles des vannes de service. La reconnaissance de ces zones fonctionnelles permet aux ingénieurs de créer des architectures de refroidissement hautement résilientes.

Raccords en cuivre : la norme pour les systèmes ACR

Le cuivre constitue l’épine dorsale incontestée de l’infrastructure CVC/R moderne. Il offre des avantages matériels distincts pour gérer des cycles de refroidissement complexes. Les ingénieurs utilisent des variantes de cuivre recuit (doux) et étiré (dur). Le cuivre recuit se plie facilement autour des obstacles. Le cuivre étiré permet des courses rigides et droites. Les deux types maintiennent un profil de flux ininterrompu. Ils gèrent également parfaitement les fluctuations thermiques extrêmes. L'utilisation de haute qualité de raccords en cuivre garantit une intégration transparente sur l'ensemble du circuit primaire.

La méthodologie d"assemblage définit la fiabilité à long terme de ces composants. Les installateurs s"appuient sur le brasage à haute température pour fusionner les tuyaux en cuivre. Ce processus nécessite une purge continue d’azote à l’intérieur du tuyau. L"azote chasse l"oxygène du système. Cela empêche la formation d’oxydation de carbone noir sur les parois internes. Un brasage approprié crée un joint étanche à liaison moléculaire. Le métal d’apport pénètre parfaitement dans l’espace capillaire, rendant le joint plus résistant que le métal de base lui-même.

Nous recommandons fortement les composants en cuivre pour les cas d"utilisation principaux. Les lignes longues bénéficient énormément de la construction en cuivre. Les coudes et les tés acheminant le gaz à travers des passages complexes doivent utiliser du cuivre. Les environnements exigeant un transfert de chaleur rapide l’exigent absolument. Une conductivité thermique élevée reste une caractéristique non négociable pour les réseaux de serpentins d’évaporateur et de condenseur.

Malgré ses atouts, le cuivre présente des limites spécifiques. Il reste très sensible aux dommages physiques. Les bosses présentent un risque sérieux dans les salles mécaniques exposées et à fort trafic. Une conduite d’aspiration écrasée restreint instantanément le débit de gaz. Cette restriction affame le compresseur et ruine l’efficacité du système. Les installateurs doivent protéger soigneusement les conduites de cuivre exposées.

Le laiton dans la réfrigération : applications de rigidité et de transition

Le laiton occupe une niche critique et spécialisée dans la conception de systèmes de réfrigération. Le laiton de qualité réfrigération est principalement un alliage cuivre-zinc. L"ajout de zinc transforme le cuivre de base en un matériau beaucoup plus dur. Cette composition d’alliage spécifique augmente considérablement la résistance globale à la traction. Cela améliore également considérablement l’usinabilité. Les fabricants peuvent couper des filetages très précis dans le laiton sans déchirer le métal.

Les joints mécaniques et filetés reposent entièrement sur cette rigidité. Le laiton constitue le choix supérieur pour tout composant nécessitant un filetage. Les vannes d'accès et les ports de jauge utilisent des corps en laiton pour supporter un engagement fréquent des outils. robustes Les raccords à tétons en laiton servent de points d'ancrage structurels dans les assemblages de collecteurs multiports. Un technicien peut enfiler et dévisser les capteurs dans un bloc en laiton plusieurs fois sans dénuder la connexion.

Les principaux cas d’utilisation se concentrent sur l’accessibilité de la maintenance. Nous recommandons le laiton pour les points de transition robustes. Les raccords évasés reposent sur des écrous en laiton pour comprimer fermement les tubes en cuivre. Tout nœud de connexion nécessitant une maintenance future doit utiliser du laiton. Les systèmes nécessitant un démontage périodique ou un serrage mécanique de routine dépendent de cet alliage durci. Il gère parfaitement le couple d’écrasement d’une clé de mécanicien.

Le laiton possède des limites connues. Il souffre d’une conductivité thermique inférieure à celle du cuivre pur. Vous ne construirez jamais un échangeur de chaleur en laiton standard. De plus, le laiton est confronté à un risque grave de dézincification dans des environnements corrosifs spécifiques. L"exposition à des produits chimiques agressifs ou à une humidité continue peut retirer le zinc de l"alliage. Cette réaction chimique laisse une coque de cuivre poreuse et cassante qui se brise sous la pression.

Évaluation face à face : raccords de réfrigération en cuivre et en laiton

Choisir le bon composant nécessite de comparer les deux métaux dans des conditions opérationnelles extrêmes et rigoureuses. Évaluer les raccords de réfrigération en cuivre et en laiton signifie comprendre comment chacun gère les facteurs de stress spécifiques du système. Voici un aperçu de leurs capacités techniques.

Dimension d"évaluation 1 : Tolérance à la pression et à la température

Les applications à haute pression poussent les matériaux jusqu’à leurs points de rupture. Les réfrigérants traditionnels comme le R-410A et le R-32 nécessitent des composants évalués à environ 600 psi. Le cuivre et le laiton à parois épaisses supportent facilement ces pressions standard. Cependant, les systèmes R-744 (CO2 transcritique) fonctionnent à des pressions massives dépassant 1 800 psi. Le laiton standard et le cuivre à paroi mince se briseront instantanément sous des charges de CO2. Seuls les alliages cuivre-fer spécialisés à haut rendement ou les blocs de laiton fortement forgés peuvent survivre aux pressions transcritiques. Les variations de température ont également un impact sur l’intégrité structurelle. Le cuivre se dilate et se contracte en douceur. Le laiton reste plus rigide, ce qui signifie que des chocs thermiques soudains peuvent mettre à rude épreuve les connexions filetées si elles sont trop serrées.

Dimension d"évaluation 2 : Fiabilité de l"installation et de l"assemblage

Le brasage et la transpiration du cuivre créent un joint permanent et très fiable. Le joint devient une pièce de métal unifiée. Cependant, ce processus nécessite une main d’œuvre hautement qualifiée. Les techniciens doivent obtenir un permis de travail à chaud pour utiliser des flammes nues à l"intérieur. A l’inverse, le filetage et l’évasement des composants en laiton permettent un assemblage mécanique plus rapide. Un technicien n’a besoin que de clés pour fixer un raccord évasé en laiton. Cette méthodologie permet un remplacement facile des composants ultérieurement. Malheureusement, les joints mécaniques comportent un risque plus élevé de micro-fuites. Si un technicien serre mal un écrou en laiton, le gaz finira par s"échapper par les micro-interstices.

Dimension d"évaluation 3 : Résistance à la corrosion et durabilité

Le cuivre pur possède une résistance naturelle exceptionnelle à l’oxydation atmosphérique. Il forme une patine protectrice au fil du temps. Il survit des décennies à l’intérieur de murs humides sans rouiller. Le laiton présente une vulnérabilité variable en fonction de sa teneur exacte en zinc. Le laiton standard lutte contre les expositions chimiques spécifiques. Les environnements à base d’ammoniac dégradent rapidement le laiton. Les zones très humides peuvent déclencher une dézincification, détruisant le raccord de l’intérieur vers l’extérieur. Les prescripteurs doivent adapter soigneusement l’alliage à l’environnement chimique ambiant.

Comparaison des matériaux de raccords de réfrigération

Risques de mise en œuvre et mises en garde techniques

Même des matériaux parfaitement sélectionnés échoueront s’ils sont mal mis en œuvre. Les zones de transition où se rencontrent différents métaux nécessitent une surveillance technique extrême. Il faut anticiper les forces chimiques et mécaniques invisibles.

La corrosion galvanique représente une menace silencieuse et dévastatrice. La connexion de métaux différents crée un petit courant électrique en présence d’humidité. Ce courant accélère la corrosion du métal le plus faible. Joindre le laiton directement à certains autres métaux sans isolation diélectrique appropriée invite à l"échec. Des techniques de brasage appropriées atténuent ce risque entre le cuivre et le laiton, mais les ingénieurs doivent rester vigilants dans les environnements humides.

La fatigue due aux vibrations détruit les conduites mal conçues. Les compresseurs génèrent des secousses violentes à haute fréquence. Les joints brasés en cuivre absorbent et répartissent efficacement ces vibrations le long de la ligne. Les joints mécaniques rigides en laiton gèrent les vibrations différemment. Si un écrou évasé en laiton manque de support adéquat, une agitation continue desserrera les filetages. Sur un cycle de vie de 15 ans, les joints mécaniques non sécurisés fuiront inévitablement. Les installateurs doivent sécuriser tous les points de transition en laiton avec des colliers de serrage robustes.

La conformité et les normes régissent toute installation réputée. Vous devez vérifier que tous les raccords spécifiés répondent aux codes de l"industrie. L"American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE) dicte des protocoles de sécurité stricts. Vérifiez toujours la conformité ASME B16.22 pour les composants en cuivre forgé. De plus, vous devez vérifier les pressions nominales du fabricant par rapport au gaz réfrigérant spécifique utilisé. Un raccord évalué au R-134a peut échouer de manière désastreuse s"il est soumis aux pressions du R-410A.

Les prescripteurs bénéficient de l’utilisation d’une simple logique de présélection. Un arbre de décision binaire clarifie instantanément le processus de sélection :

1. Si le composant se trouve à l'intérieur d'une enchâssure murale permanente et inaccessible → Choisissez Cuivre.
2. Si le composant agit comme une transition de vanne filetée nécessitant un accès pour l'entretien → Choisissez Laiton.
3. Si le jeu de conduites nécessite un débit continu et ininterrompu avec une restriction de débit nulle → Choisissez Cuivre.
4. Si le nœud agit comme un collecteur de jauge ou un bloc torchère → Choisissez Brass.

Suivre cette logique élimine toute ambiguïté. Cela garantit que le bon matériau va exactement là où ses propriétés mécaniques excellent.

Conclusion

Le débat technique concernant les matériaux de montage n"est en fin de compte pas un scénario « soit l"un soit l"autre ». Cela représente une question de placement stratégique au sein de l’architecture globale du système. Le cuivre offre une permanence et des performances thermiques inégalées pour les longues lignes. Le laiton offre la durabilité rigide nécessaire pour les vannes de service, les joints filetés et les transitions mécaniques. Ignorer ces attributs distincts entraîne des fuites, des inefficacités et des manquements à la conformité.

Les acheteurs techniques et les prescripteurs doivent prendre des mesures immédiates pour protéger leurs conceptions. Tout d’abord, examinez les graphiques pression-température (PT) de vos réfrigérants spécifiques afin d’établir des limites de contrainte de base. Ensuite, auditez les capacités de votre installateur. Assurez-vous que vos équipes possèdent les compétences précises requises pour le brasage à l’azote à haute température et les assemblages mécaniques correctement serrés. Enfin, demandez toujours des rapports d’essais de matériaux (MTR) à vos fournisseurs de raccords. La vérification de la pureté de l’alliage garantit que votre infrastructure survit à son cycle de vie prévu.

FAQ

Q : Pouvez-vous braser du laiton sur du cuivre dans un système de réfrigération ?

R : Oui, vous pouvez braser avec succès du laiton sur du cuivre. Vous devez utiliser une soudure à l"argent appropriée et un flux de haute qualité. Cependant, le contrôle de la température reste absolument crucial. Le laiton a un point de fusion plus bas que le cuivre pur. Appliquer trop de chaleur fera fondre le raccord en laiton ou vaporisera le zinc, détruisant ainsi l"intégrité du joint.

Q : Pourquoi les raccords évasés sont-ils généralement fabriqués en laiton plutôt qu"en cuivre ?

R : Le laiton offre la rigidité nécessaire et la résistance inhérente du filetage requise pour les garnitures mécaniques. Le cuivre est trop mou et malléable. Si vous appliquiez un couple de clé important sur un écrou évasé en cuivre, les filetages se dénuderaient et le raccord se déformerait. Le laiton résiste facilement au couple requis pour créer un joint étanche aux gaz.

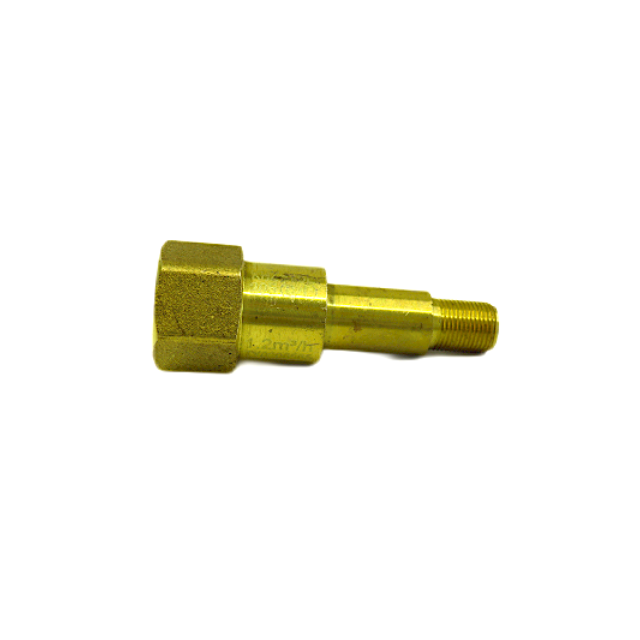

Q : Les raccords à tétine en laiton sont-ils sans danger pour les réfrigérants à haute pression comme le CO2 ?

R : Ils ne sont sûrs que s’ils sont explicitement conçus pour les applications de CO2 à haute pression ou transcritiques. La plomberie standard ou le laiton CVC conventionnel se brisera sous la pression du CO2, qui peut dépasser 1 800 psi. Vous devez vous procurer des alliages de laiton spécialisés à haute résistance spécifiquement usinés et certifiés pour les systèmes R-744.

Q : Qu"est-ce qui cause la dézincification des raccords de réfrigération en laiton ?

R : La dézincification se produit en raison d’une exposition prolongée à l’humidité, à des éléments corrosifs spécifiques ou à des produits chimiques agressifs. Ce processus galvanique élimine chimiquement le zinc de la matrice en alliage de laiton. Il laisse derrière lui une coque en cuivre très poreuse et affaiblie qui semble intacte mais qui se fissurera ou se brisera facilement sous les pressions normales du système.
